Создание разреза детали

Параметры текущего чертежа

Задайте параметры формата текущего чертежа, активировав команду главного меню Сервис – Параметры – Текущий чертеж – Параметры первого листа (рис. 109):

Рис. 109. Задание параметров рабочего листа чертежа

Создадим разрез детали. Для этого:

Активируйте Вид сверху,выберите команду Линия разреза , расположенную на инструментальной панели Обозначения , укажите траекторию линии разреза, проходящую через середину Вида сверху, как показано на рис. 110 и спроецируйте разрез на свободное поле чертежа (рис. 111).

Рис. 110. Определение линии разреза

Рис. 111. Вид детали в разрезе

Удалите Главный вид и Вид сбоку, так как для чтения чертежа достаточно Вида сверху и Разреза А-А, представленных на рис.112. Вид сверху будет исполнять роль главного вида.

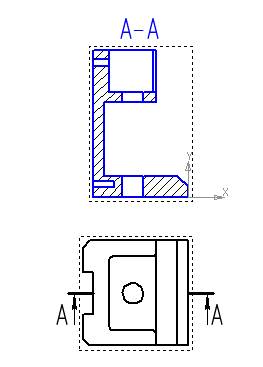

Рис. 112. Вид сверху и в разрезе детали
