Простановка размеров

Задание общей шероховатости детали

Описание технических требований на изготовление детали

Простановка осей симметии

С помощью команд Осевая линия и Обозначение центра , расположенных на инструментальной панели Обозначения проставьте оси симметрии на чертеже (рис. 118):

Рис. 118. Простановка осей симметрии

Для задания технических требований активируйте команду главного меню Вставка – Технические требования – Ввод, введите требования к детали, представленные на рис. 119:

Рис. 119. Ввод технических требований детали

Для задания общей шероховатости детали активируйте команду главного меню Вставка – Неуказанная шероховатость – Ввод и введите параметры шероховатости, представленные на рис. 120:

Рис. 120. Задание неуказанной шероховатости детали

С помощью инструментальных панелей Размеры и Обозначения проставьте необходимые размеры, обозначения шероховатости и допуска формы на чертеже, согласно рисункам 121, 122, 123:

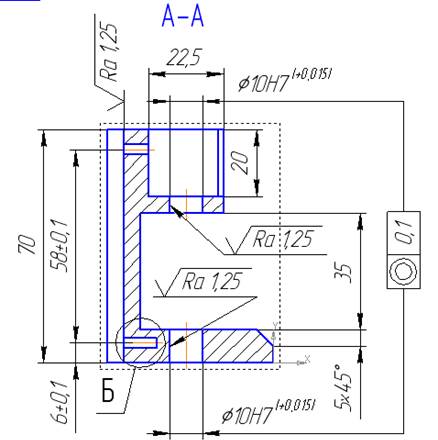

Рис. 121. Простановка размеров и обозначений на разрезе А – А

Рис. 122. Простановка размеров и обозначений на виде сверху

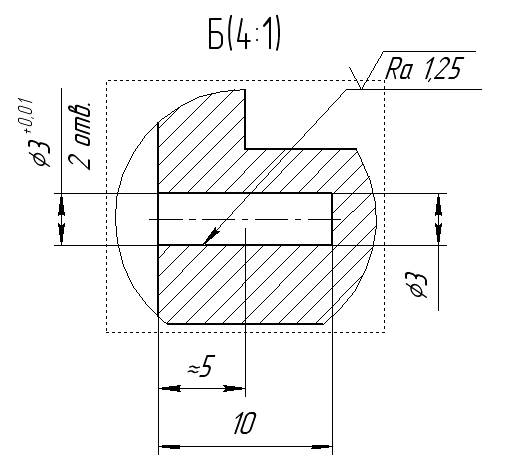

Рис. 123. Простановка размеров и обозначений на выносном элементе

Сохраните чертеж детали под именем «Стойка».
