Построение выносного элемента

Активируйте разрез А – А и на инструментальной панели Обозначения выберите команду Выносной элемент.

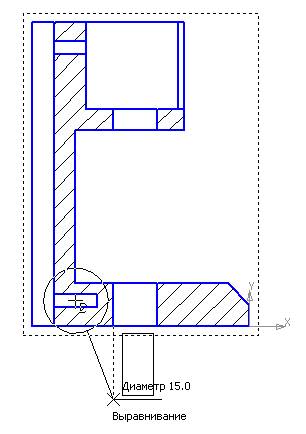

Укажите область выносного элемента диаметром 15, на Панели свойств задайте масштаб 4:1 и установите выносной элемент на свободной области чертежа (рис. 116):

Рис. 116. Создание области выносного элемента

Результат построения выносного элемента представлен на рис. 117:

Рис. 117. Выносной элемент

При создании разрезов и выносных элементов происходит автоматическая сортировка буквенных обозначений разрезов. Для ручного изменения обозначений разрезов и выносных элементов необходимо активировать линию разреза, нажав на ней правую клавишу мыши выбрать команду Редактировать.

Отключите автоматическую сортировку буквенного обозначения разрезов и выносных элементов, и вручную задайте имя разреза – А – А, имя выносного элемента – Б (4:1).
