Создание местного разреза

Для создания местного разреза:

Активируйте Вид сверху;

Нажмите правую клавишу мыши на виде и в появившемся контекстном меню выберите команду Параметры вида, на Панели свойств перейдите на закладку Линии, установите параметр Показывать невидимые линии, нажмите кнопку Создать объект (рис. 113).

Рис. 113. Настройка Панели свойств параметров вида

С помощью инструмента Кривая Безье , расположенной на инструментальной панели Геометрия , создайте контур для местного разреза. Замкните созданный контур с помощью команды Замкнуть контур, расположенной на Панели свойств инструмента Кривая Безье , нажмите кнопку Создать объект (рис. 114):

Рис. 114. Создание контура для местного разреза

Активируйте команду «Местный разрез» , расположенную на инструментальной панели «Виды» .

Выделите созданный контур, на разрезе А – А и укажите отверстие, которое необходимо показать на Виде сверху.

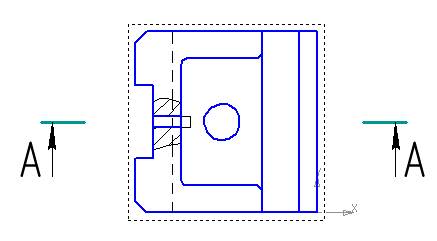

Результат построения местного разреза представлен на рис. 115:

Рис. 115. Построение местного разреза

Выделите Вид сверху, нажмите правую клавишу мыши на нем и в появившемся контекстном меню выберите команду Параметры вида, перейдите на закладку Линии, выберите команду Не показывать невидимые линии.
