Этажно-камерные системы

Этажно-камерные системы разработки представляют собой дальнейшее развитие систем с подэтажной отбойкой, поэтому условия их применения идентичные: крутое падение, крепкие руды и вмещающие породы. Отличие их в применении заключается в основном в мощности рудных тел: этажно-камерные системы применяют, как правило, в весьма мощных рудных телах. Камеры при мощности более 25—30 м располагают вкрест простирания. При выдержанных элементах залегания применение этажно-камерных систем может быть целесообразным и при меньшей мощности (8—10 м).

Условия применения систем

Группа	Мощность(m), м	Угол падения, (a), град.	Ценность	Устойчивость
руда	вмещающие породы
Этажно - камерная система	>5 м	Крутое	Малоценные -ценные	Устойчивые	Устойчивые

Нормативные показатели параметров выемочных блоков

Система разработки	Мощность рудного тела, м	Угол падения рудного тела, град	Длина блока по простиранию (ширина панели) м	Высота блока (этажа) длина (панели), м	Примечание
Этажно-камерная	5 и более	50-90. При мощности более 20 м рудные тела с любым углом падения	50-120	50-80

Как правило, при этажно-камерных системах предъявляют большие требования к устойчивости руды в связи со значительной массой одновременно взрываемых зарядов.

По конструктивным признакам варианты этой системы с расположением камер вкрест простирания следует относить к комбинированным. При этом этаж разбивается на регулярно чередующиеся, близкие по размерам камеры и целики; выемка камер и междукамерных целиков ведется в две стадии

Как отмечалось выше, различают две группы систем этого класса: с отбойкой руды вертикальными и горизонтальными слоями.

Системы разработки с отбойкой руды вертикальными слоями. На рис. 21 показан вариант применения системы при разработке очень мощных рудных тел с расположением камер вкрест простирания.

Подготовка. Основной горизонт подготовлен двумя полевыми откаточными штреками 1 и ортами 2, проведенными через 20-30 м. На 3-5 блоках проходят участковый восстающий 3. Из откаточных ортов проводят ниши 4 для установки вибропитателей и ходки 5 со штреками 6 для траншейной подсечки блока.

Буровой горизонт состоит из буровых ортов 7 и вентиляционно-ходовых штреков 8. Последние сбиваются с участковыми восстающими сбойками 9.

Начальная стадия очистной выемки в подсечке камеры и расширении отрезного восстающего в отрезную щель. Отрезной восстающий может располагаться как по центру камеры (двухсторонняя выемка), так и по контакту с пустыми породами (односторонняя выемка). Двухсторонняя выемка обеспечивает более высокую производительность блока, что сокращает время его отработки и способствует большей сохранности целиков, но при этом увеличивается объем подготовительно-нарезных работ, усложняется проветривание блока.

Для очистной выемки из ортов выбуривают веера глубоких скважин на полную высоту камеры. Расстояние между веерами по длине орта 3-5 м. На обуривание одного слоя станками типа НКР-100М затрачивается 10—20 смен. За взрыв одного слоя отбивается 10—15 тыс. т. руды. Расход ВВ на слой 2000—3000 кг.

Рис. 21 Этажно-камерная система разработки с отбойкой руды вертикальными слоями.

Отбитая руда выпускается с помощью вибропитателей. Выпуск руды и бурение - независимы, и частично руда может магазинироваться в нижней части камеры. Производительность камеры изменяется от 30 до 100 тыс. т. в месяц.

На некоторых рудниках для отбойки применяют параллельные скважины-вертикальные или наклонные в зависимости от угла наклона стенок камеры.

Наклонные параллельные скважины (рис. 22, а) располагают в один ряд и бурят из штрека 1 и буровых ортов 2, расстояние между ними по простиранию (толщина слоя) 5 м.

При толщине отбиваемого слоя меньше 4,5—5 м целик между буровыми выработками имеет недостаточную толщину и разрушается во время проведения буровой выработки или массового взрыва. При толщине отбиваемого слоя не более 4 м скважины располагают по схеме, показанной на рис. 22, б.

Буровые выработки проводят широкими и в них располагают по два ряда параллельных скважин. Для улучшения дробления руды и снижения сейсмического эффекта взрыва­ние производят электродетонаторами короткозамедленного действия.

Иногда параллельные скважины бурят с нижней и верхней (рис. 22, г) подсечки.

Отбойка слоя веерными комплектами скважин (рис 22, в), пробуренных из четырех буровых выработок, применяется в рудах и вмещающих породах с большим коэффициентом крепости. При высоте этажа 121 м высота камеры составляет 94 м, ширина 21 м. Восходящие скважины глубиной до 19 м бурят перфораторами, нисходящие диаметром 60 мм и глубиной до 43 м — алмазными коронками. Толщина отбиваемого слоя и расстояние между концами скважин 3 м. Выход руды с 1 м скважины 19,5 т.

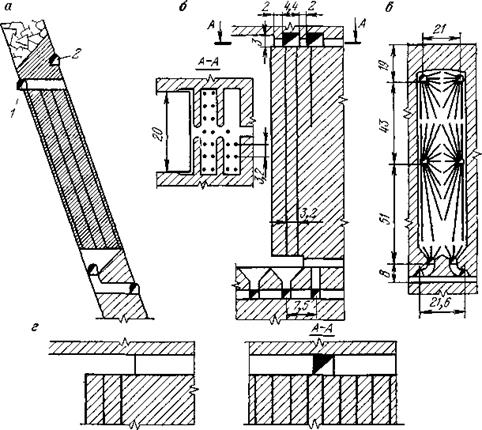

Рис. 22. Варианты расположения скважин при отбойке вертикальными слоями

Вариант с обуриванием слоя из четырех штреков показан на рис. 23. Обуривание слоя из нескольких выработок позволяет сократить глубину скважин, а следовательно, увеличить производительность бурения и качество отбойки. Наклонная потолочина, в которой отсутствуют выработки, имеет ту же устойчивость, что и горизонтальная при значительно меньшей толщине.

Рис. 23. Подэтажно-камерная система с расположением камер по простиранию, наклонной потолочиной и вибровыпуском руды.)1- откаточный штрек, 2 - ниша для вибропитателя, 3 - вентиляционно ходовой восстающий, 4- буровые штреки, 5 - вентиляционный штрек, 6 - наклонная потолочина).

Веерное расположение скважин вследствие меньшего объема нарезных работ применяется чаще.

Обуривание всего слоя веерными или параллельными скважинами из нижней подсечки позволяет сократить объем нарезных работ. Вследствие того, что скважины направлены в потолочину, последняя подвергается разрушению взрывами. Кроме того, возникает сложность заряжания скважин, затрудняется точное оконтуривание рудного тела. Эта схема отбойки целесообразна при пологом падении рудного тела мощностью не более 30 м.
