Создание макета обложки

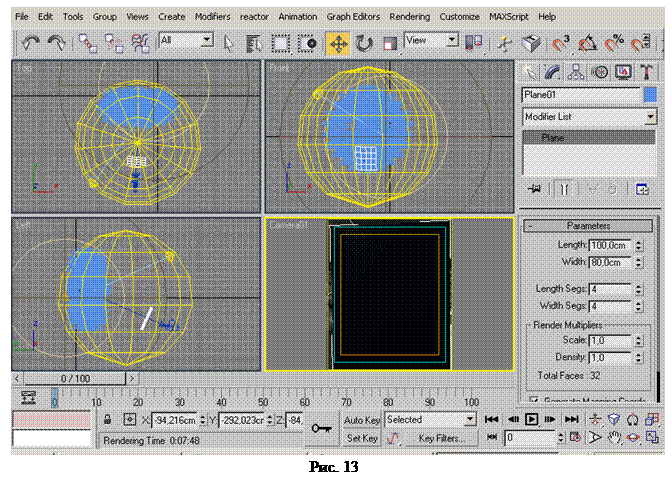

1. Вначале создадим плоскость, на которую впоследствии наложим текстуру в виде заголовков и подзаголовков. Для этого создайте объект Plane (Плоскость), используя командную панель стандартных примитивов. Причем эта плоскость должна быть перпендикулярна лучу, выходящему из камеры, а проекция этой плоскости должна перекрывать перспективное полученное изображение. Для этого созданную Plane (Плоскость) с заданными параметрами (рис. 13), переместите и поверните с помощью инструментов Move (Переместить) и Rotate (Поворот) главной панели инструментов. В результате плоскость должна занимать такое положение, как показано на рис. 13.

2. В программе Adobe Photoshop откройте новый файл, с размерами окна, равными размерам созданной плоскости. Активизируйте инструмент Заливка, щелкнув кнопкой мыши на соответствующей пиктограмме (рис. 14), установите цвет фоновой заливки – черный и «залейте» фон будущей текстуры, щелкнув левой кнопкой на открытом окне.

3. Создав фон, далее необходимо создать текст заголовков. Для этого активизируйте инструмент Текст. Поменяйте цвета переднего и заднего фона, щелкнув на двусторонней стрелке (рис. 14, показано стрелкой). Установите в панели настроек этого инструмента цвет шрифта (например, желтый), его тип размер (рис. 15).

Создайте заголовки и подзаголовки, используя свой текст. В результате должен получиться макет, приблизительно напоминающий макет, представленный на рис. 16.

4. Сохраните созданный макет в формате JPEG-файла под названием «Обложка непрозрачная». Запомните папку, в которой сохраняли созданный файл.

5. Выделите текст (с помощью мыши) и измените цвет всех текстовых объектов на белый. Сохраните этот макет в формате JPEG-файла под названием «Обложка прозрачная» (рис. 17). Запомните папку, в которой сохраняли созданный файл.

6. В 3ds Max откройте Material Editor (Редактор материалов) (клавиша <M>, англ.). Откройте свиток Maps (Карты) и в канал карты Diffuse Color (Рассеивание цвета) загрузите растровый файл «Обложка непрозрачная», щелкнув на кнопке None (Ничего), выбрав Bitmap (Растровый) и указав путь к той папке, где был сохранен JPEG-файла под названием «Обложка непрозрачная». По завершении установки, щелкните по кнопке Go to Parent (Перейти к родительскому уровню).

7. В канал карты Opacity (Прозрачность) загрузите растровый файл «Обложка прозрачная», щелкнув на кнопке None (Ничего), выбрав Bitmap (Растровый) и указав путь к той папке, где был сохранен JPEG-файла под названием «Обложка прозрачная». По завершении установки, щелкните по кнопке Go to Parent (Перейти к родительскому уровню).

8. В области Self-Illumination (Самосвечение), нажав на кнопку рядом со счетчиком Color, загрузите растровый файл «Обложка непрозрачная». Щелкните по кнопке Go to Parent (Перейти к родительскому уровню).

9. Присвойте созданную текстуру плоскости макета. Убедитесь, что окно проекции Camera активно и щелкните на кнопке Render, чтобы создать окончательное изображение.

КЛИНИНГОВАЯ КОМПАНИЯ «ЧИСТАЯ ПОЛОСА»

1. Выбор единиц измерения. Перед началом работы требуется настроить систему измерения. Выберите в меню Customize (Настроить) команду Units Setup (Единицы измерения). Появится диалоговое окно Units Setup (Единицы измерения). Установите Metric (Метрические). Раскройте список и выберите там единицу измерения Meters (Метры).

2. Настройка параметров визуализации. Команда меню Rendering (Визуализация)→ Render (Визуализировать), на вкладке Common (Общие) и установите значения размеров Width (Ширина) и Height (Высота) в разделе Output Size (Размеры вывода) равными 6х3. По завершении установки размеров щелкните на пиктограмме замка рядом с полем Image Aspect (Соотношение сторон изображения), чтобы зафиксировать пропорции. Закройте окно Render Scene (Визуализация сцены).

2. 1. Активизировать окно перспективы и щелкнуть правой кнопкой мыши на названии окна проекций, чтобы открыть контекстное меню. Выбрать опцию Show Safe Frame (Показать безопасный кадр). Включение этой функции упростит композицию кадра впоследствии.

2. 2 Сохраните файл, присвоив ему любое имя.

3. Моделирование короны кристалла.

3. 1. В окне ТОР создайте сплайн NGon (Многоугольник) с радиусом (Radius)=50, количеством сторон (Sides)=8 и переместите его в начало координат. Для этого щелкните правой кнопкой мыши на инструменте Select and Move (Выбрать и переместить) и введите в появившееся диалоговое окно координаты X=0, Y=0, Z=0 и нажмите клавишу Enter.

3. 2. Создайте второй сплайн NGon (Многоугольник) с радиусом (Radius)=85, количеством сторон (Sides)=16 и также переместите его в начало координат.

3. 3. Переконвертируйте полученные объекты в редактируемые сплайны (Правая кнопка мыши: Covert To – Covert To Editable Spline).

3. 4. Нажмите кнопку 3D Snap (Трехмерная привязка) и затем щелкните на ней правой кнопкой мыши. Появится диалоговое окно Grid and Snaps Settings (Настройка сетки и привязок). Щелкните на кнопке Clear All (Очистить все) и затем установите флажок для привязки типа Vertex (Вершины). Закройте диалоговое окно.

3. 5. В командной панели Modify (Изменить) в свитке Geometry (Геометрия) нажмите кнопку Create Line (Создать линию) и, щелкая на каждой вершине левой кнопкой мыши, соединить последовательно все вершины первого сплайна и второго (рис. 1). Причем, после достижения последней вершины щелкните правой кнопкой мыши, чтобы закончить создание линии.

После получения заготовки короны кристалла нажмите кнопку Attach (Присоединить) в свитке Geometry (Геометрия) и щелкните на сплайне, который нужно присоединить к полученным линиям для того, чтобы все построенные линии были единым объектом. Выключите объектную привязку.

3. 6. Выделите рамкой вершины, используя клавишу Ctrl, находящиеся на сплайне меньшего радиуса и затем, используя инструмент Select and Move (Выбрать и переместить) переместите эти вершины вдоль оси Z на расстояние примерно равное 18 (рис. 2). Моделирование короны готово.

4. Моделирование павильона кристалла.

4. 1. На свободном графическом поле в окне ТОР создайте сплайн NGon (Многоугольник) с радиусом (Radius)=85, количеством сторон (Sides)=16, подобный тому, который создавали для короны.

4. 2. Переконвертируйте полученный объект в редактируемый сплайн (Правая кнопка мыши: Covert To – Covert To Editable Spline).

4. 3. Нажмите кнопку 3D Snap (Трехмерная привязка). Затем в командной панели Modify (Изменить) в свитке Geometry (Геометрия) нажмите кнопку Create Line (Создать линию) и, щелкая на каждой вершине левой кнопкой мыши, соединить последовательно все вершины сплайна с центральной точкой (рис. 3). Причем, после достижения последней вершины щелкните правой кнопкой мыши, чтобы закончить создание линии.

4. 4. Выделите рамкой вершину и затем, используя инструмент Select and Move (Выбрать и переместить) переместите эту вершину вдоль оси Z на расстояние примерно равное 50 (рис. 4). Моделирование павильона готово.

5. Моделирование рундиста кристалла.

5. 1. Переместить павильон в начало координат со смещением его по оси Z расстояние равное -5. Для этого выделите павильон и щелкните правой кнопкой мыши на инструменте Select and Move (Выбрать и переместить) и введите в появившееся диалоговое окно координаты X=0, Y=0, Z= ^--5 и нажмите клавишу Enter.

5. 2. Нажмите кнопку 3D Snap (Трехмерная привязка). Затем в командной панели Modify (Изменить) в свитке Geometry (Геометрия) нажмите кнопку Create Line (Создать линию) и, щелкая на каждой вершине левой кнопкой мыши, соединить последовательно 16 вершин короны с 16 вершинами павильона (рис. 5). Причем, после достижения последней вершины щелкните правой кнопкой мыши, чтобы закончить создание линии. Эту операцию удобнее производить в окне Perspective (Перспектива), используя кнопку управления отображением в окнах проекций Arc Rotate (Вращение по дуге).

5. 3. После получения каркаса кристалла нажмите кнопку Attach (Присоединить) в свитке Geometry (Геометрия) и щелкните на короне. Выключите объектную привязку. Каркас кристалла готов.

6. Моделирование поверхности кристалла.

6. 1. Чтобы придать кристаллу окончательную форму применить модификатор Surface (Поверхность) с количеством шагов (Steps), равным 1.

6. 2. К поверхности применить модификатор Smooth (Сглаживание) (рис. 6).

6. 3. Применить модификатор Cap Holes (Крышка Отверстий) для закрытия верхнего отверстия и камень готов (рис. 7). Сохранить работу!

Создать окружение.

1. Rendering – Environment (Визуализация – Окружение). В свитке Common Parameters (Общие параметры) открывшегося окна нажать кнопку Environment Map (Карта окружения) и выбрать Bitmap (Растровый), щелкнув два раза.

2. В диалоговом окне Select Bitmap Image File (Выбор файла растрового изображения) указать путь к файлу hdri. sim.tif (взять у преподавателя).

3. Открыть редактор материалов (клавиша клавиатуры < M >) и перетащить карту HDR_SIM в свободную ячейку, выбрав вариант клонирования Instance (Привязка), для того, если будет необходимость изменения карты, что приведет к автоматическому обновлению.

Создать материалы.

В главном меню щелкните на Rendering – Render и в диалоговом окне в свитке Assign Renderer установите Product (Продукт) – Mental Ray, щелкнув 2 раза на кнопке с многоточием.

После установки визуализатора, откройте редактор материалов, нажав клавишу < M >.

В редакторе материалов нажать на кнопку Standard (Стандартные) и из списка материалов выбрать Glass (physics_phen). Установить параметры, показанные на рис.8. Параметр Light Persistence (Световая настройка) – чистый белый цвет со следующими значениями: R =255, G =255, B =255 чистый белый цвет со следующими значениями: R =255, G =255, B =255
