Порядок проведения работы. 1. Суммирование постоянных напряжений

1. Суммирование постоянных напряжений

1. Откройте файл lab 8/8_1 (рис.8.1), включите схему, запишите показания приборов.

2. По заданным номиналам элементов схемы рассчитайте значения токов и используя значения напряжений , вычислите выходное напряжение, сравните его с показаниями мультимера.

_3. Задайте R_ос 8кОм, проверьте соотношение

2. Суммирование постоянного и переменного напряжений

1. Откройте файл lab 8/8_2 (рис.8.5), включите схему, зарисуйте осциллограммы входного и выходного напряжений.

2. Измерьте постоянную составляющую и амплитуду выходного напряжения

3. Вычислите постоянную составляющую и амплитуду выходного напряжения, используя значения напряжений

4. Сравните вычисленные значения с показаниями приборов

5. Установите значение сопротивления R2 равным 2,5кОм. Зарисуйте осциллограммы и повторите предыдущие пункты

рис. 8.5

3. Суммирование переменных напряжений

1. Откройте файл lab 8/8_3 (рис.8.6), включите схему, зарисуйте осциллограммы входного и выходного напряжений.

2. Измерьте амплитуды входных и выходного напряжений

3. Вычислите амплитуду выходного напряжения по известным значениям амплитуд напряжений

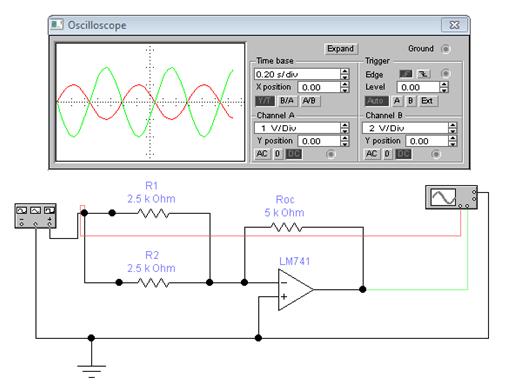

Рис.8.6

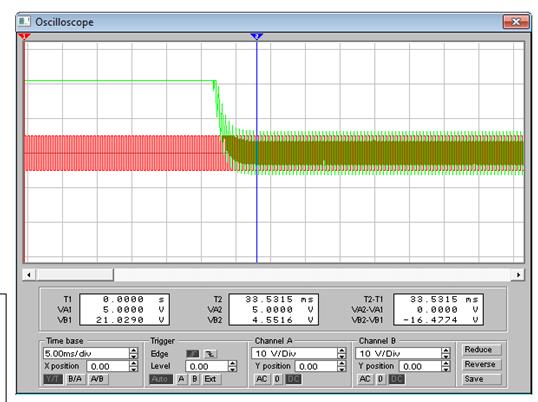

4. Переходный процесс в схеме интегратора

· Откройте файл lab 8/8_4 (рис.8.3)

· Включите схему

· По всем последующим пунктам выполнить следующие действия:

1. Замерить по осциллографу амплитуды входного и выходного сигналов

2. Замерить время нарастания сигнала

3. Замерить время установки сигнала

4. Замерить разность фаз входного и выходного сигналов

Влияние амплитуды входного напряжения на переходный процесс в схеме интегратора

· Установите амплитуду генератора 2В, импульсы синусоидальные или прямоугольные, по заданию преподавателя, включите схему.

· Зарисуйте осциллограммы входного и выходного напряжений

· Выполните пункты 1…4

Влияние параметров схемы на переходный процесс в схеме интегратора

· Установите сопротивление равным 5кОм, амплитуду генератора 5В, включите схему

· Установите емкость конденсатора 0,02мкФ, включите схему

· Выпоните пункты 1…4

5. Переходный процесс в схеме дифференциатора на ОУ

1. Откройте файл lab 8/8_5 (рис.8.4)

2. Включите схему

3. Выполните пункты 1…4

Влияние частоты входного напряжения на выходное напряжение дифференциатора

· Установите частоту генератора 2кГц, Включите схему

· Зарисуйте осциллограммы входного и выходного напряжений

· Выполните пункты 1…4

Влияние сопротивления в цепи обратной связи на выходное напряжение дифференциатора

· Восстановите первоначальную частоту генератора, а величину сопротивления обратной связи установите равной 10кОм, включите схему.

· Зарисуйте осциллограммы входного и выходного напряжений

· Выполните пункты 1…4

Влияние емкости конденсатора на выходное напряжение дифференциатора

· Восстановите первоначальные значения параметров схемы, а величину емкости конденсатора установите равной 0,1мкФ, включите схему.

· После установления процесса зарисуйте осциллограммы входного и выходного напряжений

· Выполните пункты 1…4

Содержание отчета

1. Цель работы

2. Исследуемые схемы

3. Рассчитанные до начала работы значения токов, выходного напряжения постоянной составляющей сигнала, амплитуда выходного напряжения.

4. Полученные показания приборов

5. Осциллограммы процессов

6. Результаты вычислений пунктов 4 и 5 оформить в виде сравнительной таблицы.

№пункта, установленные параметры	Uвх	Uвых	tпер	tуст	∆φ	ku	Vпер	Vуст

Контрольные вопросы

1. Объясните влияние напряжения смещения ОУ на ошибку суммирования постоянных напряжений на рис.1

2. Из каких условий выводится соотношение между входным и выходным напряжением в схеме сумматора на основе ОУ

3. Как можно реализовать схему для суммирования трех и более входных напряжений

4. Перечислите возможные способы изменения коэффициентов суммирования сигналов на схемах

5. При каких ограничениях на выходные сигналы схема сумматора работает в линейном режиме

6. На основе проведенных экспериментов проанализируйте влияние входных воздействий на выходной сигнал интегратора и дифференциатора

7. На основе проведенных экспериментов проанализируйте влияние параметров элементов интегратора и дифференциатора на выходной сигнал.

8. Области применения интегратора и дифференциатора на основе ОУ

9.
