Порядок выполнения работы. 1. Снятие частотной характеристики двойного Т-образного моста в цепи обратной связи усилителя

1. Снятие частотной характеристики двойного Т-образного моста в цепи обратной связи усилителя. Определение квазирезонансной частоты ω₀.

1. Открыть файл lab9\9_1 со схемой, изображенной на рис. 9.5

Рис. 9.5

2. Установить параметры функционального генератора: частота 2.5 кГц, амплитуда 0.7В, подключить входы осциллографа к точкам U_in и U_out, включить схему.

3. Изменять частоту генератора от 2.5 кГц до 1.5 кГц с шагом 100Гц. Наблюдать по осциллографу за изменением амплитуды сигнала на выходе из фильтра U_вых.ф, при минимальной амплитуде зафиксировать частоту сигнала. Это будет квазирезонансная частота фильтра

4. Устанавливать частоты относительно резонансной: 5 значений больше и 5 значений меньше с шагом 100Гц. Для каждого значения частоты измерять по расширенной модели осциллографа амплитуды входного и выходного сигналов. Результаты измерений записать в таблицу 1. Вычислить коэффициент передачи фильтра β.

Табл 1

№ измерения

Частота f

Гц

Uвх

В

Uвых

В

β или ку

5. По результатам замеров построить передаточную характеристику фильтра β=φ(t). На графике отметить квазирезонансную частоту фильтра.

2. Снятие амплитудно-частотной характеристики избирательного усилителя с двойным Т-образным мостом в цепи обратной связи. Определение максимального коэффициента усиления К₀, квазирезонансной частоты ω₀ и полосы пропускания.

1. Открыть файл lab9\9_2 со схемой, изображенной на рис. 9.6

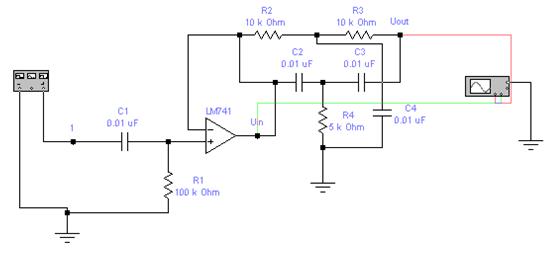

Рис. 9.6

2. Установить параметры функционального генератора: частота 2.5 кГц, амплитуда 0.07В, подключить входы осциллографа к точкам U_in и U_out, включить схему.

3. Изменять частоту генератора от 2.5 кГц до 1.5 кГц с шагом 100Гц. Наблюдать за изменением сигнала на выходе из фильтра U_вых, при максимальном выходном напряжении зафиксировать частоту сигнала. Это будет квазирезонансная частота избирательного усилителя f₀.

4. Устанавливать частоты относительно резонансной: 5 значений больше и 5 значений меньше с шагом 100Гц. Для каждого значения частоты измерять, по расширенной модели осциллографа, размах входного и выходного сигналов. Результаты измерений записать в таблицу (исп табл 1). Вычислить коэффициент усиления К_у.

5. По результатам замеров построить амплитудно-частотную характеристику избирательного усилителя. На графике отметить квазирезонансную частоту и полосу пропускания (f_в – f_н).

3. Снятие амплитудно-частотной характеристики избирательного усилителя с интегродифференццирующей обратной связью. Определение максимального коэффииента усиления К₀ частоты ω₀ и полосы пропускания усилителя.

1. Открыть файл lab9\9_3 со схемой, изображенной на рис. 9.7

2. Установить параметры функционального генератора: частота 2.5 кГц, амплитуда 0.7В, подключить входы осциллографа к точкам U_in и U_out, включить схему.

3. Изменять частоту генератора от 2.5 кГц до 1.5 кГц с шагом 100Гц. Наблюдать за изменением сигнала на выходе из фильтра U_вых, при максимальном выходном напряжении зафиксировать частоту сигнала. Это будет квазирезонансная частота избирательного усилителя f₀.

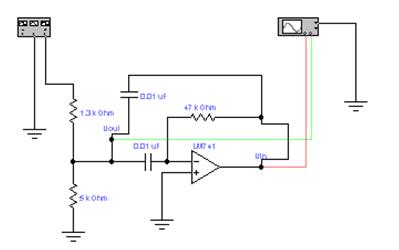

Рис.9.7

4. Устанавливать частоты относительно резонансной: 5 значений больше и 5 значений меньше с шагом 100Гц. Для каждого значения частоты измерять, по расширенной модели осциллографа, размах входного и выходного сигналов. Результаты измерений записать в таблицу (исп табл 1). Вычислить коэффициент усиления К_у.

5. По результатам замеров построить амплитудно-частотную характеристику избирательного усилителя. На графике отметить квазирезонансную частоту и полосу пропускания (f_в – f_н).

Содержание отчета

1. Цель работы.

2. Схема исследования.

3. Таблицы показаний и расчетов.

4. Графики амплитудно-частотных характеристик усилителя.

Контрольные вопросы

1. Отличие избирательного усилителя от других усилителей переменного тока.

2. Передаточная характеристика фильтра, подключенного в основную цепь усилителя.

3. Передаточная характеристика фильтра, подключенного в цепь обратной связи.

4. Определение квазирезонансной частоты

5. Определение полосы пропускания избирательного усилителя.

6. Амплитудно-частотная характеристика избирательного усилителя.
