Определение площадей

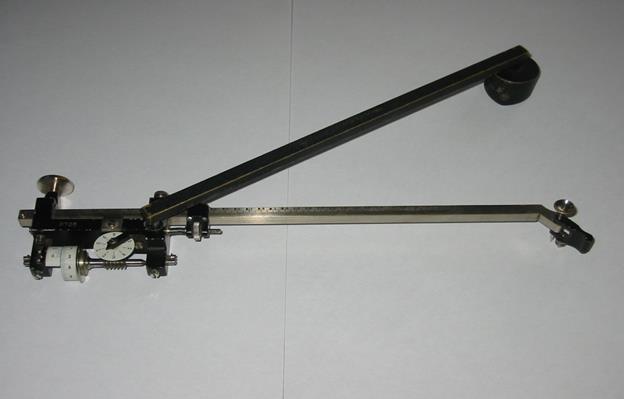

Механический способ определения площадей состоит в измерении её различного рода планиметрами. В настоящее время наибольшее распространение в инженерной практике имеет полярный планиметр, который состоит из трёх главных частей: обводного рычага 1, полюсного рычага 2 и счётного механизма 3 (рис. 38).

Граница криволинейного контура

d 8 a

3 2

  А

Рис. 38. Схема полярного планиметра

Планиметром определяются площади любой формы. Работа с ним проста, а по точности результаты измерений во многих случаях удовлетворяют практически все требования инженерной практики.

Чтобы определить площадь какого-либо криволинейного контура, ставят обводную иглу 6 планиметра в любую точку, например, точку А границы участка, располагая обводной и полюсный рычаги примерно под прямым углом, и делают отсчёт n₁ по счётному механизму (см. рис. 38). Затем ручкой держателя 5 перемещают обводной рычаг так, чтобы опорный штифт 7 скользил по бумаге, а остриё обводной иглы двигалось по границе участка, не касаясь поверхности бумаги. Для этого основание штифта должно располагаться примерно на 0,5 мм ниже острия иглы. Проведя иглу по всей границе участка и вернувшись в исходную точку, делают второй отсчёт n₂. После этого площадь S (при положении полюса 4 вне измеряемого контура) вычисляют по формуле

S = C(n₂ – n₁), (47)

где С – цена одного деления планиметра или площадь, соответствующая одному делению его.

Иногда приходится определять площади больших участков местности, размеры прибора не позволяют выполнить измерения при положении полюса вне контура. В этом случае можно поместить полюс внутри контура и выполнить обводку его по вышеописанной методике. Вычисление площади выполняется по другой формуле

S = C (n² – n¹ +q), (48)

где q – постоянная планиметра, определяемая длиной полюсного рычага.

Для определения цены деления планиметра и его постоянной нужно тщательно обвести несколько раз фигуры с известной площадью: одну фигуру измерить при положении полюса вне контура, например, квадрат координатной сетки, а вторую измерить при положении полюса внутри контура, например, 9 квадратов координатной сетки. Тогда цена деления планиметра С будет равна

С = , (49)

а постоянная q

q = , (50)

где (n₂ – n₁)_ср – среднее значение разности отсчётов в конце и начале каждого обвода.

В формулах (47-50) разность отсчётов соответствует обводу контура по ходу часовой стрелки. В случае обвода в обратном направлении следует брать разность как n₁ – n₂.

Отсчёт n берётся в тысячных долях от всей окружности счётного колеса. С такой точностью отсчёт можно взять лишь при помощи верньера d. В общем случае отсчёт всегда равен четырёхзначному числу (см. рис. 39- 1517).

a 9

d 8

Рис. 39. Схема счётного механизма планиметра

Первая цифра отсчёта берётся с циферблата а, где одно деление соответствует одному полному обороту счётного колеса 8. Отсчёт здесь берётся грубо по острию указателя (младшее число из двух цифр, между которыми находится острие указателя 9 - 1). Две другие цифры отсчёта берутся со счётного колеса 8, причём индексом указателя служит нулевой штрих верньера d. Первая из этих двух цифр (5) берётся так же, как и по циферблату: младшее число из двух подписанных на колесе цифр, между которыми находится нулевой штрих верньера. Вторая цифра из этих двух равна целому числу делений (1) на счётном колесе между первой цифрой и нулевым штрихом верньера.

Последняя цифра полного (четырёхзначного) отсчёта берётся с верньера: это номер штриха (7) верньера, совпадающего со штрихом счётного колеса.

Для повышения точности определения площадей полярным планиметром рекомендуется измерения выполнять полным приёмом, который состоит из двух полуприёмов.

Один полуприём заключается в следующем. Сначала контур обводится по часовой стрелке с взятием отсчётов в начале и конце обвода. Затем измерение повторяют при обводе контура против часовой стрелки. Из двух полученных разностей берут среднее. Второй полуприём состоит также из двух обводов участка, выполненных после перемены положения счётного механизма при повороте обводного рычага на 180⁰. Среднее из разностей, полученных в двух полуприёмах, называется результатом полного приёма. При определении цены деления планиметра рекомендуется измерения выполнять не менее, чем одним полным приёмом. Цена деления планиметра зависит от длины обводного рычага. Поэтому нужно следить за тем, чтобы при работе длина обводного рычага соответствовала длине рычага, при котором определялась цена деления планиметра.

При использовании планиметра для определения площадей криволинейных контуров необходимо соблюдать следующие условия.

1. Поверхность, на которой выполняются измерения планиметром, должна быть ровной и гладкой, а лист карты (плана) должен быть выровнен и закреплён.

2. Планиметр перед работой следует поверить.

3. При обводе контура углы между рычагами не должны быть больше 150⁰ и меньше 30⁰. Если не удаётся найти такое положение полюса, чтобы эти условия выполнялись, то контур нужно разбить на несколько участков и их площади определять раздельно. В этом случае также можно выполнить измерение при положении полюса внутри контура.

4. При обводе участка следует убедиться в соответствии длины обводного рычага той величине, при которой определялась цена деления планиметра.

5. Полюс планиметра должен быть установлен в таком месте, чтобы счётное колесо не сходило при обводе с листа карты.

6. Не следует определять площади планиметром очень мелких (менее 1 см²) контуров. Площади контуров от 1 до 10 см² рекомендуется измерять способом повторений, контур обводится несколько раз с взятием отсчётов в начале и конце общего обвода. Тогда окончательный результат будет равен разности отсчётов, разделённой на число обводов. В этом случае точность результата увеличивается пропорционально корню квадратному из числа обводов.

Если выдерживать эти несложные требования, то точность определения площадей полярным планиметром достаточно высокая.

Точность определения площадей планиметром выражается в относительных величинах и зависит от размеров участков на картах и планах. Если площадь на карте не менее 15 см², то погрешность определения площади не превысит 0,5% от обводимой площади; с увеличением площади погрешность уменьшается.
