Здания часовен, как и храмов, должны быть увенчаны главой с Крестом

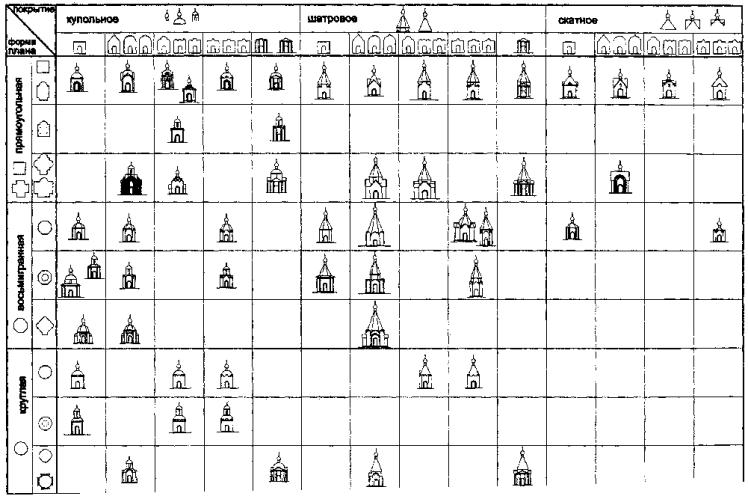

Рис. 64. Типология часовен в соответствии с формой плана, типом покрытия и формой завершения стены.

Высота часовен от пола до потолка должна быть не менее 3,0 м.

Часовни площадью до 10 м², вместимостью до 10 человек могут состоять из одного помещения, а большей площади и вместимости - могут иметь вспомогательные помещения.

Часовни в основном делятся на водосвятные, погребальные, мемориальные и богослужебные.

Водосвятные часовни устраиваются над колодцами, водоемами, скважинами и другими источниками воды в виде навесов или закрытых сооружений площадью от 4 до 30 м². Мемориальные часовни отмечают значимые для Церкви места. Богослужебные часовни чаще всего устраиваются при отсутствии храма или для размещения чтимых икон. Их вместимость может составлять от 5 до 50 человек.

Колокольни и звонницы

Колокольни и звонницы, служащие для подвески колоколов, могут быть отдельно стоящими, пристроенными, встроенными. Они располагаются, как правило, с западной стороны храма (рис. 65). Встроенные звонницы могут устанавливаться в барабанах глав храма. Такие храмы носят название «под колоколы». Колокольни устраиваются, как правило, в виде высоких одно или многоярусных башен с открытыми проемами в ярусах, где на горизонтальных перекладинах подвешены колокола.

Количество ярусов с открытыми проемами может быть от одного до трех с высотами от пола до потолка нижнего открытого яруса не менее 4,0 м, а верхних не менее 3,0 м. Следует иметь в виду, что при размещении колоколов на нескольких ярусах колокольни появляются трудности в синхронизации действий звонарей.

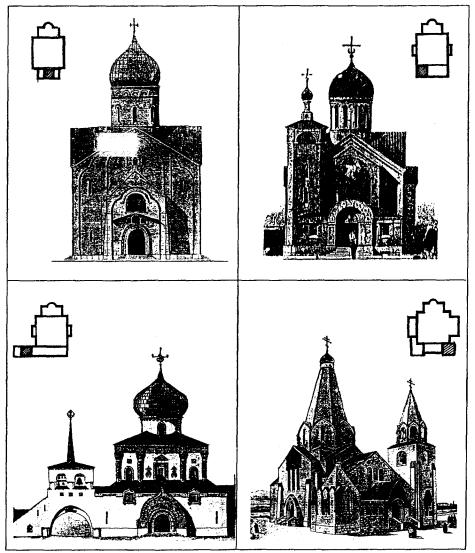

Рис. 65. Варианты размещения звонницы

Колокольни могут быть столпообразные или шатровые, а в плане квадратные, восьмигранные или круглые. Наиболее употребительные одноярусные, восьмигранные, шатровые колокольни.

Подъем на колокольню должен осуществляться по внутренней лестнице с поручнем шириной не менее 0,8 м.

Звонницы устраиваются в виде крытой площадки-галереи или стенки с одно- или многоярусными проемами для подвески колоколов на горизонтальных брусях-перекладинах, звон в которые можно производить и с уровня земли при помощи веревки.

Размеры проемов определяются архитектурой колокольни (звонницы), диаметром колоколов и условиями свободного распространения звука. Для распространения звука колокольного звона на максимальное расстояние требуются максимально возможные размеры проемов колокольни. Преимущество имеют звонницы-стены, где колокола почти полностью открыты и нет препятствий для распространения звука. Однако в этом случае возникают проблемы с организацией звонарского места, защиты его от осадков.

Для управления колокольным звоном следует предусматривать звонарский помост, изготавливаемый из дерева или металлической арматуры. Он располагается на расстоянии 1,7 м от низа балки колокольни и имеет размеры в плане около 1,5 ´ 1 м с лестницей, поручнем высотой не менее 1,1 м, стойкой высотой до 1 м для крепления тяг подзвонных колоколов к «гребешку» и педалями для крепления тяг больших колоколов.

Число колоколов в звонах должно быть, как правило, 4: 1-й большой, воскресный, 2-й полиелейный, 3-й вседневный, 4-й зазвонный. Минимальное число колоколов - три: один большой и два малых, зазвонных, например, колокола весом 14, 8, 4 кг. Такой подбор из трех небольших колоколов общим весом 26 кг дает возможность развития звукоряда в дальнейшем. Чаще всего в звонах бывает 6 - 8 колоколов (праздничный, воскресный, полиелейный, вседневный, малый и зазвонные).

Варианты колокольного набора приведены в табл. 26.

Таблица 26

Кол-во колоколов	Вес отдельных колоколов, кг	Общий вес, кг	Примечания
	34, 15, 8		Минимальный звукоряд из трех колоколов: 34 - средний (в звоне выполняет функции большого колокола); 8 и 15 - малые (зазвонные)
	42, 34, 15, 8		Малый набор из четырех колоколов: 42 - средний (альт) выполняет функции большого колокола; 42 и 34 - средние; 15, 8 - малые
	109, 42, 34, 15, 8		109 - средний (тенор) в звукоряде выполняет функции большого колокола (можно заменить на 88); 42, 34 - средние (альты); 15, 8 - малые
	109, 88, 42, 34, 15, 8		109 - средний (тенор) в звукоряде выполняет функции большого колокола; 88, 42, 34 - средние; 15, 8 - малые
	350, 109, 88, 42, 34, 15, 8		Средний звукоряд: 350 - благовестник; 109 - средний (тенор) в звукоряде выполняет функции второго большого колокола; 88, 42, 34 - средние; 15, 8 - малые
	350, 236, 109, 88, 42, 34, 15, 8		Оптимальный звукоряд: 350 - благовестник; 236 - второй большой колокол; 109 - средний (тенор) можно убрать из звукоряда; 88, 42, 34 - средние; 15, 8 - малые

Подбор колоколов должен осуществляться в соответствии с акустическим паспортом, в котором указываются количество колоколов, их вес и тональное соответствие в звоне.

Для расчета уровня звука колокольного звона принимается звук удара «во вся», когда одновременно ударяют во все колокола.

Основное правило развески колоколов - постепенное увеличение веса колоколов справа налево от звонарского помоста.

Примеры развески колоколов на звонницах с различным количеством проемов приведены на рис. 66.
