При наличии алтаря в крещальне над ним не допускается размещение иных помещений

Для установки купели для крещения младенцев следует предусматривать свободное место перед стационарной купелью с круговым обходом вокруг купели для крещения младенцев шириной не менее 0,7 м.

Помещения крещален должны быть оборудованы переносными купелями для крещения младенцев диаметром 0,6 - 0,9 м, столами для переодевания грудных детей шириной 0,9 м и кипятильниками.

В крещальнях для взрослых крещаемых по возможности должна устраиваться стационарная купель с подводкой горячей и холодной воды и спуском освященной воды в дренажный колодец, расположенный на храмовой территории. Однако может быть предусмотрена и переносная купель. Температура горячей воды, поступающей к смесителям приборов купели, не должна превышать 60 ° С.

В колокольном подборе вес большого благовестного колокола должен быть равен суммарному весу всех остальных колоколов. Вес каждого следующего колокола составляет половину веса предыдущего.

Балки для подвески малых (зазвонных весом 4 - 52 кг) и средних (весом 52 - 240 кг) колоколов следует располагать в проемах колокольни на высоте 2,5 - 2,7 м от уровня пола. Накрест лежащие балки большого сечения для подвески больших колоколов (весом 240 - 1400 кг) следует размещать внутри яруса колокольни на высоте до 3,5 м с обеспечением расстояния от уровня пола до нижнего пояса колокола не менее 2 м. Малые (зазвонные) колокола располагаются, как правило, в западном проеме колокольни у звонарского помоста, с которого звонарь должен видеть входную зону храма, в т.ч.: начало и окончание Крестного хода, подъезд архиерея.

Балки могут использоваться деревянные или металлические, но с обеспечением мероприятий для снижения передачи на балки ударных и вибрационных нагрузок (амортизирующие подкладки из твердой резины под хомут, обшивка досками металлического двутавра или швеллера и др.). Оптимальный размер зазора между балкой и колоколом равен 45 мм.

Проемы в колокольнях должны иметь ограждения высотой 1,0 - 1,2 м, служащие для безопасности, а также крепления колокольных тяг. Ограждение проемов может быть глухим или решетчатым для увеличения размера проема и беспрепятственного распространения звука.

Пол должен иметь уклоны к проемам в пределах 3 - 5 °, служащие для отражения звука и для стока воды. Поверхность пола должна быть в целях предотвращения скольжения шероховатой.

В шатровых завершениях колоколен могут устраиваться открытые проемы «слухи», имеющие в основном декоративное значение, а также способствующие, в целях снижения ветровой нагрузки, турбулентности обтекающего воздушного потока. В распространении звука колокольного звона «слухи» практически не играют роли и в расчете уровня звука не учитываются.

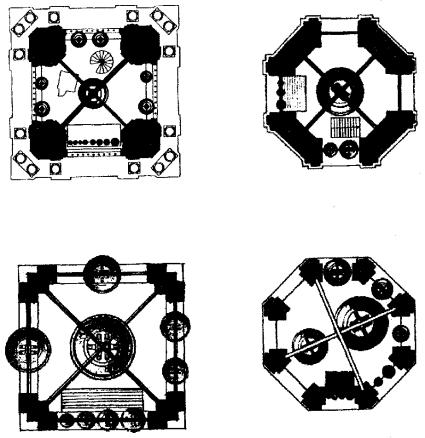

Рис. 66. Варианты развески колоколов

На верхних закрытых ярусах колоколен возможна установка курантов с механической передачей к тягам колоколов. Применение технических средств звукоусиления колокольных звонов не рекомендуется, а применение вместо колокольных звонов технических средств звуковоспроизведения не допускается.

Подъем колоколов на колокольню может осуществляться в процессе строительства колокольни подачей снизу до устройства перекрытий или сверху до устройства покрытия. В современной практике храмостроительства, когда колокола подвешивают после возведения колокольни, подъем их на колокольню осуществляется с помощью крана и выносной площадки с подачей сбоку через арочный проем. В проем устанавливают две двутавровые балки, которые надежно крепятся к конструкции колокольни. Вылет балок наружу должен немного превышать диаметр самого большого колокола. На балки укладывают катки из труб диаметром 30 - 40 мм, а на катки - поддон из дерева или металла с колоколом. На катках колокол закатывается внутрь колокольни и устанавливают под местом подвески. К несущей балке колокол поднимают с помощью ручных лебедок или цепных талей. Если проем колокольни оказывается меньше диаметра колокола, то осуществляется растеска проема с одной или двух сторон.

Крещальни

Крещальни, предназначенные для крещения детей и взрослых, могут быть расположены в отдельных зданиях, пристроены или встроены в здания храмов и церковно-причтовых домов.

В состав помещений крещален входят: собственно крещальня, подсобное помещение, раздевалки для взрослых крещаемых, помещение ожидания и для переодевания младенцев, туалетная. В крещальных храмах при крещальне устраивается алтарь. Ввиду того, что алтарь в крещальном храме не имеет литургического значения, он может быть минимального размера. Площади помещений крещален в зависимости от их вместимости определяются заданием на проектирование. Высоту помещений крещален от пола до потолка следует принимать не менее 3 м.

Размер купели для взрослых должен быть не менее 1 ´ 1 м при глубине не менее 0,7 м для обеспечения полного погружения.

Над уровнем пола крещальни борта стационарной купели должны подниматься на высоту 0,6 - 0,9 м с обеспечением уровня воды на высоте от уровня пола 0,3 - 0,6 м. Они могут выполняться из кирпича или бетона и быть облицованы мрамором, керамической плиткой или другим материалом, допускающим влажную уборку. Ванна купели может быть выполнена из нержавеющей стали или пластика.

Для подъема и спуска в купель предусматриваются ступени с поручнем. Над купелью может устраиваться сень в виде шатрового или купольного покрытия на столбах, выполненная из дерева, камня или металла.

Полы в крещальнях рекомендуется выполнять из влагостойких материалов: мрамора, керамической плитки, а также с устройством подогрева.

Церковно-причтовые дома и другие сооружения

Церковно-причтовые дома, предназначенные для служебно-бытовых целей, включают следующие основные группы помещений: входная, административная, трапезная, отдыха, подсобная. Кроме того, в зависимости от особенностей архитектурного решения храмового комплекса, а также учебной, благотворительной и хозяйственной деятельности прихода, в состав церковно-причтовых домов могут входить группы помещений крещальни, образовательного и благотворительного назначения, гостиницы, художественных мастерских и др.

Церковно-причтовые дома могут быть как отдельно стоящими, так и сблокированными с другими зданиями вспомогательного назначения, входящими в состав храмового комплекса, в том числе с воскресными школами, богадельнями и др. Их следует проектировать, как правило, не более четырех этажей. Высоты этажей следует принимать в соответствии со СНиП 2.08.02-89*. Высоту этажа, где размещается крещальня, рекомендуется принимать не менее 3,0 м.

Состав помещений церковно-причтовых домов, численность церковного причта, обслуживающего и технического персонала и посе тителей, на которое рассчитываются площади помещений и количество санитарно-технического оборудования, устанавливаются заданием на проектирование.

При проектировании церковно-причтовых домов следует предусматривать объединение отдельных помещений по функциональным группам, исходя из требований организации приходской жизни храма с учетом санитарно-гигиенических и противопожарных требований.

Следует избегать планировочных решений с неблагоприятным соседством (например, кухни трапезной с прачечной и т.д.).

Пример планировочного решения церковно-причтового дома, включающего основные помещения, приведен на рис. 67.

Рис. 67. Пример планировочного решения церковно-причтового дома

1 - вестибюль; 2 - помещение охраны; 3 - вестибюль крещальни; 4 - ожидальная; 5 - крещальня (двухсветная); 6 - подсобное помещение; 7 - библиотека; 8 - ризница; 9 - просфорня; 10 - кладовая; 11 - техническое помещение; 12 - комнаты отдыха причта; 13 - помещение секретаря; 14 - кабинет настоятеля; 15 - кабинет старосты; 16 - бухгалтерия; 17 - комната отдыха персонала; 18 - швейная мастерская; 19 - иконописная мастерская; 20 - классные комнаты; 21 - трапезная персонала; 22 - трапезная причта; 23 - кухня; 24 - санузлы

Входная группа помещений включает вестибюль, помещение охраны, лестничную клетку, туалетные. Гардеробную в вестибюле служебно-бытовой группы помещений допускается не предусматривать.

Административная группа помещений включает: кабинет настоятеля, кабинет старосты, бухгалтерию, зал заседания Церковного Совета (может быть совмещен с трапезной или классной комнатой). Административная группа помещений должна иметь непосредственную связь с входной группой (при размещении на этажах - через лестничную клетку). При храмах вместимостью до 100 человек количество административных помещений может быть уменьшено.

Трапезная группа помещений включает помещения кухни с кладовыми продуктов, трапезную для священников, трапезную для персонала. В трапезную группу может включаться также трапезная для нуждающихся. В этом случае она должна размещаться на первом этаже и иметь самостоятельный вход.

Группа помещений отдыха, включающая комнаты отдыха персонала и церковного причта, должна располагаться в зоне, обособленной от зоны, предназначенной для посетителей.

Группа помещений подсобного назначения включает просфорню, ризницу, постирочную и кладовые. Просфорня должна проектироваться с соблюдением требований санитарной гигиены и пожаробезопасности, предъявляемых к помещениям, оборудованным шкафами для выпечки хлеба.

Крещальня должна размещаться на первом этаже и иметь самостоятельный вход.

Учебная группа помещений включает классные комнаты и библиотеку духовной литературы. Вход в библиотеку должен быть организован непосредственно снаружи и (или) из входной группы помещений.

Группа помещений, связанных с благотворительной деятельностью, включает: пункт приема-выдачи благотворительной помощи, медицинский пункт и трапезную для нуждающихся. Вход в помещения этой группы рекомендуется устраивать отдельным от остальных групп помещений.

В состав художественных мастерских входят помещения для работы иконописцев и пошива церковных принадлежностей.

Примерный состав и площади помещений церковно-причтовых домов приведены в табл. 27.

Таблица 27

№ п.п.	Наименование помещений, групп помещений	Площадь, м^2 на 1 человека из числа причта
	Входная группа
	Вестибюль	0,5
	Помещение охраны
	Туалетные	По расчету
	Группа административных помещений
	Кабинеты настоятеля, старосты, бухгалтерии
	Зал заседаний Церковного Совета
	Группа помещений отдыха	-
	Комнаты отдыха причта и персонала	4 - 6
	Комнаты отдыха архиерея	По заданию
	Группа помещений трапезной	По нормам предприятий питания
	Кухня с кладовой продуктов	По заданию
	Трапезная для причта
	Трапезная для персонала
	Группа подсобных помещений
	Просфорня	По заданию
	Ризница	То же
	Постирочная
	Кладовая
	Крещальня	В соответствии с п. 6.40 СП 31-103-99
	Вестибюль-ожидание	То же
	Крещальня	В соответствии с п. 6.40 СП 31-103-99
	Подсобное помещение	То же
	Группа помещений благотворительной деятельности	По заданию
	Пункт приема-выдачи гуманитарной помощи	То же
	Медицинский пункт, в т.ч. матери и ребенка	»
	Трапезная	»
	Учебная группа помещений
	Классные комнаты
	Библиотека духовной литературы	По заданию
	Художественные мастерские
	Мастерская иконописцев
	Мастерская вышивальщиц
Примечание. Площади помещений зала заседаний Церковного Совета и классных комнат должны быть не менее 20 м^2, а остальных помещений - не менее 8 м^2.

Туалетные с умывальниками должны размещаться при трапезной, при крещальне, при комнатах отдыха церковного причта и в зонах пребывания посетителей, в том числе в составе входной группы помещений.

Общее количество санитарных приборов в мужских и женских туалетных следует предусматривать из расчета 1 унитаз на каждые 15 человек в пропорции 1:2. При туалетных следует предусматривать умывальники из расчета 1 умывальник на каждые 20 человек.

Для священнослужителей следует предусматривать отдельную туалетную. В тамбуре перед туалетной должна быть предусмотрена вешалка для одежды.

Размещение вспомогательных помещений в стилобатной части храмов бывает необходимо, как правило, при размещении храмов-памятников на городских площадях и бульварах, т.е. на участках, где отсутствует «тыловая» зона. Однако, при этом возникает трудность с естественным освещением, обеспечением пожаробезопасности и с размещением туалетов, которые могут быть в стилобатной части только в западной стороне, в т.ч. под притвором. Кроме того, значительно удлиняются пандусы для инвалидов при подъеме на уровень пола храма.

Примеры отдельно стоящего церковно-причтового дома и вспомогательных помещений, размещенных в стилобатной части храма, приведены на рис. 68 и 69.

Туалетные для прихожан, располагаемые отдельно от туалетных для причта, с входом непосредственно с храмовой территории, следует проектировать из расчета 1 прибор на 100 - 150 прихожан по числу вместимости храма в пропорции 1:2 в мужских и женских туалетных.

Проектирование зданий богаделен, гостиниц, жилых домов причта, келейных корпусов, воскресных школ и гимназий, а также зданий иного назначения, которые могут входить в состав приходских и монастырских комплексов, епархиальных центров следует проектировать по заданию на проектирование с соблюдением требований нормативных документов по проектированию соответствующих объектов. Пример жилых домов причта из дореволюционной практики см. на рис. 70.

Хозяйственный блок приходского комплекса, как правило, должен включать в свой состав гараж, мастерские и хозяйственный склад. Площадь гаража принимается из расчета 18 м² на одну машину и 30 м² на один автобус; площадь мастерских - по заданию на проектирование, площадь склада 18 - 60 м².

Здания хозяйственного назначения должны быть, как правило, отдельно стоящими с подвалом или цокольным этажом. Отдельные помещения (стоянки автомобилей, мастерские, кладовые) могут быть сблокированы с церковно-причтовыми домами.

При наличии, например, в монастырях, производственных зданий и сооружений их проектирование следует вести с соблюдением требований СНиП 2.09.03-85*.

Рис. 68. Проект церковно-причтового дома в Москве

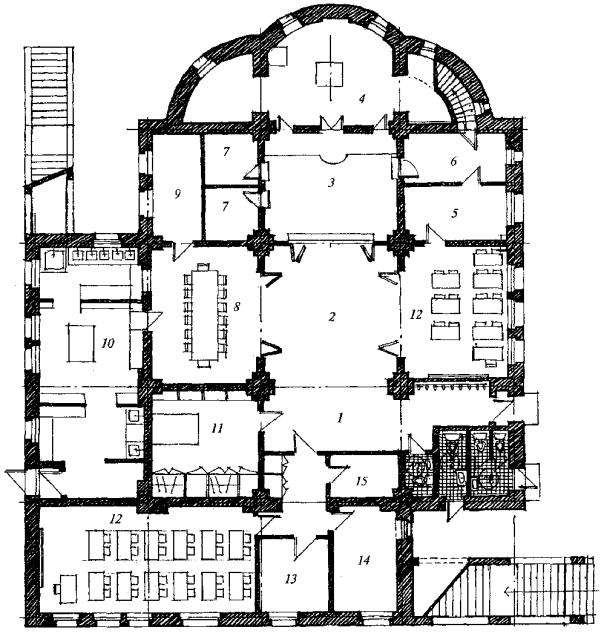

Рис. 69. Блок вспомогательных помещений в цокольной части храма в г. Долгопрудный (арх. С. Кузнецов)

1 - вестибюль подклета; 2 - центральный холл; 3 - крестильный храм; 4 - алтарь; 5 - кабинет настоятеля; 6 - ризница настоятеля; 7 - раздевалка; 8 - трапезная; 9 - комната хора; 10 - кухня; 11 - ризница; 12 - классы; 13 - бухгалтерия; 14 - кабинет помощника настоятеля; 15 - кладовая

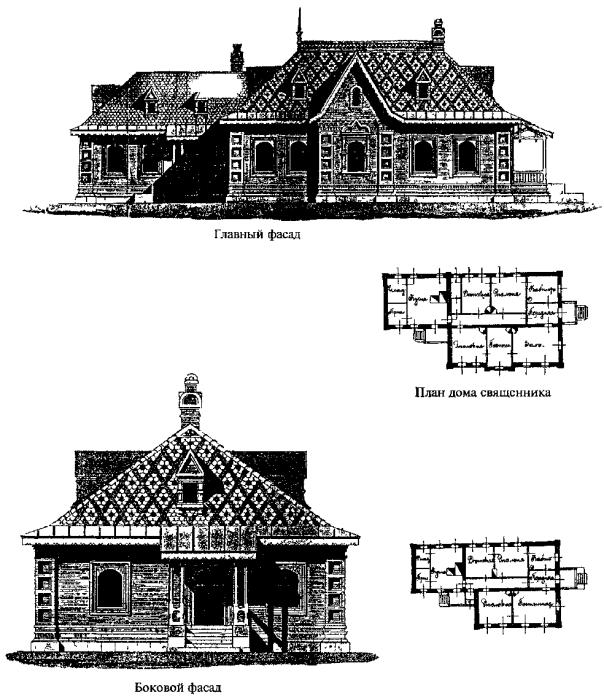

Рис. 70. Дома священника и диакона (из альбома образцовых проектов 1911 г.)
