Насосы типа ЦНС, ЦНСГ, ЦНСМ и насосные агрегаты на их основе




Насосы центробежные многоступенчатые секционные

Насосы центробежные многоступенчатые секционные: ЦНСн 13-70...350, ЦНСн 38-44...220, ЦНСн 60-66...330, ЦНСн 105-98...490, ЦНСн 180-85...425, ЦНСн 180-85…425М, ЦНСн 300-120...600, ЦНСн 300-120…600М и электронасосные агрегаты на их основе: ЦНСАн 13-70...350, ЦНСАн 38-44...220, ЦНСАн 60-66...330, ЦНСАн 105-98...490, ЦНСАн 180-85...425, ЦНСАн 180-85…425М, ЦНСАн 300-120...600, ЦНСАн 300-120…600М предназначены для перекачивания обводненной газонасы­щенной и товарной нефти с температурой от 273 К (0 °С) до 318 К (45 °С) в системах внутрипромыслового сбора, подготовки и транспорта нефти.

Допускается перекачивание нефти с температурой до 333 К (60 °С) при условии системы принудительного охлаждения подшипников.

Перекачиваемая нефть должна соответствовать следующим физико-химическим характеристикам:

плотность, кг/м3 700–1 050

кинематическая вязкость, м2/с, не более 1,5×10–4

водородный показатель, рН –8,5

давление насыщенных паров, ГПа, не более 665

содержание газа (объемное), %, не более 3

содержание парафина, %, не более 20

содержание механических примесей с размером твердых частиц
до 0,2 мм и микротвердостью 1,47 ГПа, %, не более 0,2

обводненность, %, не более 90


Справочник мастера по добыче нефти, газа и конденсата

Насосы могут применяться для перекачивания воды, имеющей водо­родный показатель рН 7–8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм, микротвердо­стью не более 1,47 ГПа.

Насосы с сальниковым уплотнением могут применяться для перекачи­вания воды с разрежением в полости всасывания.

Агрегаты поставляются с электродвигателями взрывозащищенного исполнения и могут применяться во взрывопожароопасных помещениях класса В-1а по ПУЭ.

Давление на входе в насосы ЦНСн 13-70...350, ЦНСн 38-44...220, ЦНСн 60-66...330 должно составлять 0,05–0,3 МПа (0,5–3 кг/см2).

Давление на входе в насосы ЦНСн 105-98...490, ЦНСн 180-85...425, ЦНСн 180-85…425М, ЦНСн 300-120...600, ЦНСн 300-120…600М должно составлять 0,05–0,6 МПа (0,5–6 кг/см2).


ЦНСн х - ХХХ - ХХХ - УХЛ5


ТУ 3631-005-00217389-96 Для эксплуатации в районах умеренного и холодного климата

Напор, м

Производительность, м3

Обозначение исполнения уплотнения вала насоса: без обозначения - сальниковое; т - торцовое

Исполнение насоса - для нефти


Рис. 15. Структурная схема условного обозначения насоса


ЦНСАн х - ХХХ - ХХХ - УХЛ5


ТУ 3631-005-00217389-96 Для эксплуатации в районах умеренного и холодного климата

Напор, м

Производительность, м3

Обозначение исполнения уплотнения вала насоса: без обозначения - сальниковое; т - торцовое


Агрегатная поставка на базе насоса - для нефти

Рис. 16. Структурная схема условного обозначения агрегата


НСн х - ХХХ - ХХХ - УХЛ5 ТУ 3631-005-00217389-96

Для эксплуатации в районах

_______________ умеренного и холодного климата

____________________ Напор, м ___________________

________________________ Производительность, м3

Обозначение исполнения

уплотнения вала насоса:

без обозначения - сальниковое;

____________________________ т - торцовое _________________

Исполнение насоса:
ЦНС - для холодной воды;
ЦНСГ - для горячей воды;
________________________________ ЦНСМ - для масла ___________

Рис. 17. Структурная схема условного обозначения насоса

НС Х А х - ХХХ - ХХХ - УХЛ4 ТУ 3631-005-00217389-96

Для эксплуатации в районах

_____________ умеренного и холодного климата

_________________ Напор, м ___________________

______________________ Производительность, м3

Обозначение исполнения

уплотнения вала насоса:

без обозначения - сальниковое;

|__________________________ т - торцовое _________________

____________________________ А - агрегатная поставка _______

Исполнение насоса:
ЦНС - для холодной воды;
ЦНСГ - для горячей воды;
_______________________________ ЦНСМ - для масла ___________

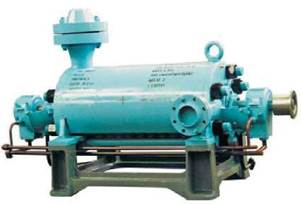

Рис. 19. Внешний вид центробежного насоса

Рис. 18. Структурная схема условного обозначения агрегата


В настоящее время широко внедрена эксплуатация нефтяных месторожде­ний с применением методов воздействия на нефтяные пласты для увеличения добычи нефти, в частности заводнения нефтяных пластов, для чего применя­ются в основном центробежные многоступенчатые секционные насосы ЦНС.

Центробежные горизонтальные секционные многоступенчатые с одно­сторонним расположением рабочих колес, с автоматической разгрузкой осевого усилия ротора гидравлической пятой предназначены для перека­чивания чистых и промысловых вод с температурой до 45 °С.

Выпускаются в исполнении с проточной частью из стали 20Х13 – для пе­рекачивания чистой и промысловой воды без сероводорода с содержанием механических примесей не более 0,1% по массе, размером твердых частиц не более 0,1 мм; в коррозионно-стойком исполнении с проточной частью из стали 12Х18Н12МЗТЛ – для перекачивания воды с содержанием серо­водорода до 300 мг/л с наличием механических примесей не более 0,1% по массе, размером твердых частиц не более 0,2 мм. Секции, основные де­тали гидравлической разгрузочной пяты и защитные втулки вала-поковки – из стали 20Х13; вал-поковка – из стали 40ХФА; крышка всасывания – литая из чугуна СЧ 21–40; крышка нагнетания – литая из стали 25Л.

Таблица 1

Технические характеристики



Марка насоса Подача, м3 Напор, м Частота вращения (синхр.), об/мин Мощность, кВт
ЦНС 63-1100   1 100 3 000
ЦНС 63-1400   1 400 3 000
ЦНС 63-1800   1 800 3 000
ЦНС 90-1100   1 100 3 000
ЦНС 90-1400   1 400 3 000
ЦНС 90-1900   1 900 3 000 1 000
ЦНС 120-1050   1 050 3 000
ЦНС 120-1422   1 422 3 000 1 000
ЦНС 120-1900   1 900 3 000 1 250
ЦНС 180-1050   1 050 3 000
ЦНС 180-1422   1 422 3 000 1 250
ЦНС 180-1900   1 900 3 000 1 600
ЦНС 240-945     3 000 1 000
ЦНС 240-1290   1 290 3 000 1 250
ЦНС 240-1405   1 405 3 000 1 250 (1 600)
ЦНС 240-1900   1 900 3 000 1 600 (2 000)
ЦНС 630-1700   1 700 3 000 4 000
