Предохранительная и защитная арматура. Виды предохранительной и защитной арматуры

Предохранительная арматура предназначена для автоматической защи­ты оборудования и трубопроводов от недопустимого давления посредством сброса избытка рабочей среды. Сюда относятся: предохранительные кла­паны, импульсные предохранительные устройства, мембранные разрывные устройства, перепускные клапаны.

Защитная арматура предназначена для автоматической защиты обору­дования и трубопроводов от недопустимых или предусмотренных технологи­ческим процессом изменений параметров или направления потока рабочей среды и для отключения потока без выброса рабочей среды из технологиче­ской системы. Сюда относятся: обратные клапаны, отключающие клапаны.

Обратные клапаны относятся к защитной арматуре и служат для пре­дотвращения обратного потока среды на линейной части трубопроводов и тем самым предупреждения аварии, например, при внезапной остановке

Справочник мастера по добыче нефти, газа и конденсата

насоса. Он является автоматическим самодействующим предохранитель­ным устройством. Затвор – основной узел обратного клапана, он расположен в корпусе и управляется за счет протекания рабочей среды. При протекании рабочей среды в направлении стрелки на корпусе клапан открыт, при проте­кании в противоположном направлении клапан автоматически закрывается. Закрытие можно ускорить за счет оснащения клапана пружиной. Клапаны не являются запорной арматурой.

По принципу действия обратные клапаны разделяются, в основном, на подъемные и поворотные. Поворотные обладают меньшим гидравличе­ским сопротивлением, а подъемные более просты и надежны.

Рис. 55. Обратный клапан Ду = 32 мм

Рис. 56. Обратный клапан

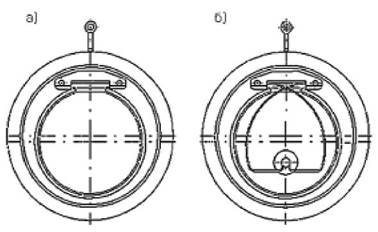

Рис. 57. Обратный клапан:

а) без пружины; б) с пружиной

Механика, нефтепромысловое оборудование

Рис. 58. Клапан обратный подъемный фланцевый Dn = 15–300 мм

Рис. 59. Поворотный обратный клапан Dy = 50–600 мм

Рис. 60. Стальной обратный поворотный клапан с Dу = 700 мм:

1 – корпус; 2 – опора; 3 – пробка; 4 – тарелка; 5 – патрубок; 6 – рычаг; 7 – крышка

Обратные клапаны снабжаются гидротормозами, или демпферами, для предотвращения больших ударных нагрузок при быстром закрытии клапана (т.е. во избежание гидроудара).

Демпферы бывают:

– гидравлические (масляные поршневые);

– пневматические.

Рабочий вал демпфера соединен жестко с валом затвора. Демпферы имеют тормозные цилиндры, расположенные вне корпуса обратного кла­пана. Поворотный рабочий вал демпфера с помощью рычага соединен шарнирно со штоком поршня, перемещающегося в цилиндре. При пово­роте захлопки поршень движется в тормозном цилиндре, вытесняя масло из одной полости в другую.
