Измерение параметров сигнала с помощью осциллографа

Электронный осциллограф позволяет проводить измерение параметров как постоянных, так и изменяющихся со временем электрических сигналов. Для этого напряжение с генератора U_X подается на вход «У» осциллографа, как показано на рис.3. – рис.5. На экране осциллографа необходимо получить осциллограмму, удобную для наблюдения (см. приложение по описанию работы осциллографа), подобрав для этого соответствующее положение переключателей

«Усилитель X» (временная развёртка время/дел) и «Усилитель Y» (входной делитель V/дел). Определив по положению переключателя цену деления j_x по оси х вычисляем длительность временных интервалов изучаемой осциллограммы по формуле

D t = n j_x x

где n - число делений по оси x на экране осциллографа.

Таким же образом, определив по положению соответствующего переключателя цену деления j_y по оси y, определяем `величину напряжения подаваемого электрического сигнала.

Некоторые модели осциллографов позволяют проводить измерение одновременно более двух электрических сигналов. Также имеется возможность проводить сложение сигналов, как однонаправленных, так и взаимно перпендикулярных. Для этого напряжение с генератора U _X1 подается на вход «У» осциллографа, а напряжение с генератора U _X2 подается на вход «X» как показано на рис.6.

Задание к работе

1. Соберите схему, показанную на рис.1.

2. Проведите измерение неизвестных сопротивлений R _1X и R _2X с помощью вольтметра и амперметра, изменяя величину напряжения генератора постоянного напряжения. Выполните 6 измерений.

3. Рассчитайте наиболее вероятное значение каждого сопротивления и его случайную погрешность по формуле для косвенных измерений для доверительной вероятности 0,95.

4. Соберите схему, показанную на рис.2.

5. С помощью метода равновесия моста постоянного тока определите величины тех же двух неизвестных сопротивлений R _1X и R _{2 X.}

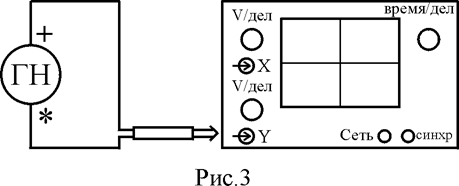

6. Подключите генератор постоянного напряжения к осциллографу (рис.3).

7. Измерьте напряжение сигнала. Назовите форму сигнала.

8. Подключите генератор прямоугольных импульсов к осциллографу (рис.4).

9. Измерьте амплитудное напряжение сигнала. Определите период и частоту сигнала. Назовите форму сигнала.

10. Подключите генератор синусоидального напряжения к осциллографу (рис.5).

11. Измерьте амплитудное напряжение сигнала. Рассчитайте значение действующего напряжения U _д. Определите период и частоту сигнала. Назовите форму сигнала.

12. Подключите генератор прямоугольных импульсов на вход «X» осциллографа, а генератор синусоидального напряжения на вход «Y» осциллографа (рис.6). (Используйте выходы одного прибора, чтобы сигналы были синфазны. В таком случае на экране осциллографа будет устойчивая картина.) Переключите управляющие кнопки так, чтобы наблюдать одновременно оба сигнала друг под другом (см. приложение).

13. Зарисуйте эти сигналы.

Контрольные вопросы

1. Какие способы измерения сопротивления вам известны?

2. Сформулировать закон Ома для участка цепи в интегральной и дифференциальной форме.

3. Сформулировать закон Ома для неоднородного участка цепи.

4. В чем состоит метод измерения сопротивления с помощью моста постоянного тока?

5. Как измерить частоту сигнала с помощью осциллографа?

6. Как измерить амплитуду сигнала?

7. Как происходит управление электронным пучком в осциллографе?

8. Какова связь между смещением сигнала по оси х на экране осциллографа и длительностью временного интервала?

9. Как подключить осциллограф по двухканальной схеме?

Список литературы

1. Калашников С.Г. Электричество. - М.: Наука, 1977

2. Савельев И.В. Курс общей физики. - М.: Наука, 1982.- Т.2

3.. Электрические измерения: Учебник для вузов/Под ред. Фремис А.В., Душина Е.М..- Л.:Энергия, 1980.- С. 39
