Обоснование метода измерения

МЕТОДОМ МАГНЕТРОНА

Определение УДЕЛЬНОГО ЗАРЯДА ЭЛЕКТРОНА

Вопросы к защите

1. Закон Ома для замкнутой цепи. Физический смысл ЭДС.

2. Каким должно быть сопротивление вольтметра, чтобы измеренное им значение ЭДС совпало с истинным?

3. Дайте определение полной, полезной мощности и мощности потерь.

4. При каком условии полезная мощность будет максимальна? Докажите.

5. Проанализируйте зависимости мощностей P, P ₁, P ₂ от силы тока.

6. Коэффициент полезного действия батареи. Проанализируйте зависимость h = f(I).

7. Сравните полученные опытным путем зависимости с теоретическими.

8. Физический смысл напряжения, разности потенциалов.

Список литературы

1. Калашников С.Г. Электричество. - М.: Наука, 1964

2. Савельев И.В. Курс общей физики. - М.: Наука, т. 2, 1978 и последующие издания этого курса.

Лабораторная работа № 14

Цель работы. Экспериментально определить величину удельного заряда электрона.

Магнетроном называется двухэлектродная лампа, помещенная во внешнее магнитное поле. Электроны за счет термоэлектронной эмиссии вылетают из катода, попадают в электрическое поле, определяемое конфигурацией катода-анода, и летят к аноду. Наряду с электрическим полем электроны подвергаются воздействию внешнего магнитного поля. В простейшем случае катод и анод представляют собой коаксиальные цилиндры (R _к «R _a ), а магнитное поле создается соленоидом, в который помещается лампа. Вектор индукции внутри лампы направлен вдоль катода и анода (рис.1). Движение электронов происходит в кольцевом пространстве, заключенном между анодом и катодом.

Отметим основные особенности движения электронов. При этом будем полагать:

1) что скорость вылета электронов из катода мала, и ею можно пренебречь, т.е. V _о =0;

2) что радиус катода R _к = 0, вследствие того, что радиус анода R _a » R _к

В отсутствие магнитного поля (В = 0) электроны летят к аноду прямолинейно по радиусам под действием силы электрического поля.

(1)

Вектор направлен вдоль радиуса от анода к катоду. Это движение показано на рис.2,а.

При включении магнитного поля на движущийся электрон будет действовать сила Лоренца [1, с.178-179; 2, с.117-119].

(2)

где - заряд электрона; - скорость движения электрона; - индукция магнитного поля.

Согласно уравнению (2) эта сила направлена перпендикулярно скорости движения электрона и индукции магнитного поля.

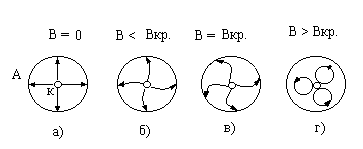

На рис. 3 показано направление силы Лоренца в момент вылета электрона из катода. Под действием этой силы траектория движения из прямолинейной превращается в криволинейную. Сила Лоренца не изменяет величины скорости, а только - ее направление [2, с. 118]. Пока магнитное поле невелико, все электроны попадают на анод (рис.2,б). Чем больше индукция магнитного поля , тем меньше радиус кривизны траектории, и при некотором значении (критическое) траектория электрона искривляется так, что только касается анода (рис.2,в).

При > электроны не достигают анода (рис.2,г), и анодный ток падает до нуля. Следует отметить, что траектории движения электронов не представляют собой окружности, так как скорости электронов изменяются под действием силы электрического поля. Траектория движения в этом случае представляет собой эпициклоиду.

Рис.2

Характеристика магнетрона - зависимость анодного тока I _а от индукции магнитного поля В показана на рис.4. Если исходить из предположения, что для всех электронов V ₀ = 0, то зависимость I _а = f(B) должна имеет вид кривой 1 (рис.4). Практически же получаемые характеристики имеют вид кривой 2 на рис.4. Это происходит от того что электроны, движущиеся от катода к аноду, имеют различные скорости (V ₀ ¹ 0), кроме того, всегда существует некоторое отступление от строгой симметрии в размерах цилиндрических электродов.

Экспериментальное определение критического магнитного поля В _кр позволяет рассчитать удельный заряд электрона . Рассмотрим эту возможность.

В условиях критического магнитного поля В _КР для электронов, попадающих на анод (определяющих величину анодного тока), справедливо следующее: на пути от катода к аноду ускоряющее электрическое поле совершит работу по перемещению электрона, равную А = еU _a. Согласно закону сохранения энергии

, (3)

где U _a - анодное напряжение; е - заряд электрона; m - масса электрона; V _КР. - критическая скорость электрона.

При коаксиальной конструкции катода и анода ускорение электрона электрическим полем осуществляется в основном в небольшой области вблизи катода. Следовательно, в остальной области ускорение электрона связано только с силой Лоренца.

Тогда, согласно второму закону Ньютона, можно записать

(4)

Так как сила Лоренца перпендикулярна скорости движения электрона , то в уравнении (4) является нормальным ускорением и, следовательно, , где r_{КР .} - радиус кривизны траектории электрона при критическом магнитном поле.

Уравнение (4) может быть записано

(4^х)

В условиях В_КР, r_КР = (рис.2,в). Из соотношений (3) и (4^х) следует

(5)

Так как магнитное поле создается соленоидом, длина которого намного больше его диаметра, то

, (6)

где m₀ - магнитная постоянная; m - относительная магнитная проницаемость среды (m = 1); I _КР - критический ток через соленоид; N - число витков соленоида; l - длина соленоида.

Согласно (5) с учетом (6), находим

. (7)

Теперь можно определив магнитное поле В _КР или соответствующий ток соленоида I _КР, при котором электроны перестают попадать на анод, пользуясь уравнением (7), рассчитать удельный заряд электрона .
