Примесные полупроводники

В реальных кристаллах полупроводников всегда присутствуют, пусть и в небольших количествах, дефекты, примеси, некоторые из которых оказывают существенное влияние на их электропроводность. Например, добавление в кремний бора в количестве одного атома на 10⁵ атомов кремния увеличивает его электропроводность при комнатной температуре в 1000 раз. Полупроводники, содержащие примеси, существенно влияющие на его электропроводность, называются примесными полупроводниками, а их электропроводность - примесной электропроводностью.

Рассмотрим механизм примесной проводимости на примере полупроводникового кристалла кремния с примесными атомами фосфора. Четыре валентных электрона кремния образуют в химически чистом кристалле парные ковалентные связи с четырьмя своими ближайшими соседями (рис. 2.14,а). Примесный атом фосфора замещает один из атомов кремния в узле кристаллической решетки. У атома фосфора пять валентных электронов, четыре из которых поддерживают связи с соседними атомами кремния, а пятый остается свободным (рис. 2.14,б). Этот избыточный электрон может перейти в зону проводимости кремния и "участвовать" в создании электрического тока. Примеси, поставляющие в зону проводимости дополнительное количество электронов, называются донорными примесями, а полупроводники с такими примесями - донорными полупроводниками или полупроводниками n-типа. Наиболее распространенными донорными примесями в кристаллах кремния и германия являются атомы пятой группы периодической системы элементов Д. И. Менделеева: фосфор (P), мышьяк (As), сурьма (Sb), висмут (Bi). Энергию, которую необходимо затратить, чтобы перевести электрон примесного донорного атома в зону проводимости, называют энергией связи донорной примеси. Оценить энергию связи донорной примеси можно из простой модели, подобной боровской модели атома водорода. Согласно этой модели примесный электрон движется по круговой орбите в кулоновском поле сил иона фосфора подобно электрону в поле ядра атома водорода. Различие заключается в том, что поле примесного иона ослаблено диэлектрическими свойствами кристалла полупроводника. Это влияние учитывается диэлектрической проницаемостью среды, которая для типичных полупроводников составляет 5... 2000. Необходимо учесть также тот факт, что эффективная масса электрона в кристалле отличается от массы свободного электрона. Для количественных оценок воспользуемся результатами, полученными в теории Бора для атома водорода. Энергия связи электрона в атоме водорода равна . Учитывая диэлектрическую проницаемость полупроводника e и заменяя массу свободного электрона m на его эффективную массу в кристалле m*, получим следующее выражение для энергии ионизации донорной примеси:

Рис. 2.14 Схема проводимости в донорном полупроводнике: а - ковалентные связи в чистом полупроводнике кремния; б - примесный атом фосфора; в - зонная структура донорного полупроводника

. (2.23)

Энергия ионизации свободного атома водорода равна 13,6 эВ. В соответствии с формулой (2.23) это значение надо умножить на коэффициент , чтобы получить величину E_d. В кремнии  = 11,7; m */ m  0,2. В результате получим E_d  0,02 эВ.

Экспериментальное значение энергии ионизации фосфора в кремнии составляет 0,044 эВ. Другие донорные примеси имеют в кремнии и германии энергию ионизации того же порядка величины (см. таблицу).

Таблица

Примеси	Энергия ионизации, эВ
	Германий	Кремний
Доноры
P	0,0120	0,044
As	0,0127	0,049
Sb	0,0096	0,039
Bi		0,069
Акцепторы
B	0,0104	0,045
Al	0,0102	0,057
Ga	0,0108	0,065
In	0,0112	0,16

С точки зрения зонной теории примесному атому фосфора соответствует локальный энергетический уровень, расположенный в запрещенной зоне кремния на величину E_d ниже дна зоны проводимости (рис. 2.14, в). Поскольку эти уровни локализованы вблизи примесных атомов они на зонной диаграмме изображаются штриховыми линиями.

По-иному ведут себя примесные атомы элементов третьей группы периодической системы элементов, такие как B, Al, Ga, In. Например, замещение в решетке кремния одного атома Si на атом бора приводит к тому, что одна из связей остается незаполненной. Эта связь может быть восстановлена, если атом бора “заберет” один электрон из валентной зоны кремния, образуя (рис. 2.15, а) в ней дырку. На зонной диаграмме это соответствует появлению локальных уровней примеси в запрещенной зоне кремния вблизи потолка валентной зоны. Этот уровень свободен, на него могут перейти электроны из валентной зоны кремния. Образовавшиеся в валентной зоне дырки являются носителями электрического тока в такого типа примесных полупроводниках.

Примеси, захватывающие электроны из валентной зоны полупроводников, называют акцепторными примесями, а энергетичекие уровни этих примесей - акцепторными уровнями. Разность между энергией акцепторного уровня и энергией потолка зона проводимости E _a называется энергией активации акцепторной примеси. Полупроводники, содержащие акцепторные примеси, называют акцепторными полупроводниками или полупроводниками р-типа. Часто их называют дырочными полупроводниками.

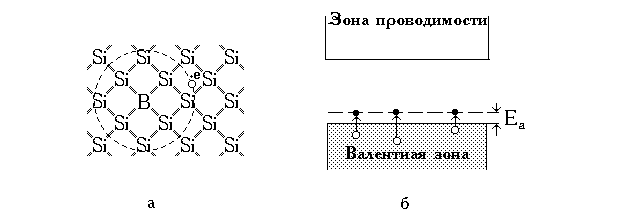

Рис.2.15. Схема проводимости в акцепторном полупроводнике: а - примесный атом бора; б - зонная структура акцепторного полупроводника
