Функция плотности состояний электронов и дырок

Для определения числа частиц, имеющих энергию в заданном интервале, необходимо, кроме функции распределения , знать функцию плотности состояний . Эта функция описывает распределение уровней в соответствующих зонах и определяет число уровней, приходящихся на единичный интервал энергии. По определению

(3.8)

Здесь, как и раньше, dZ - число возможных состояний ансамбля частиц (число уровней) с энергией, заключенной в интервале от E до E+dE. Функцию g(E) вычислим для кубического кристалла со стороной L. Энергия электрона у дна зоны проводимости приближенно может быть представлена в виде

(3.9)

здесь энергия дна зоны проводимости, - эффективная масса электрона у дна зоны проводимости, k - квазиимпульс электрона, - его компоненты. Согласно граничным условиям, компоненты квазиимпульса могут принимать только следующие дискретные значения энергии:

Каждому набору чисел n_x, n_y, n_z отвечает некоторое квантовое состояние (квантовый уровень). В пространстве волновых векторов каждому квантовому состоянию соответствует объем , где V - объем кристалла. Эти элементарные кубические ячейки займут в пространстве волновых чисел объем шара радиусом k, соответствующего максимально возможному значению модуля волнового вектора. Выделим шаровой слой, заключенный между двумя поверхностями k = const и k + dk = const. Объем этого слоя составляет . Разделив этот объем на объем элементарной ячейки и умножив на 2, поскольку в каждом состоянии могут находиться по два электрона с противоположно направленными спинами, получим число состояний в объеме шарового слоя:

. (3.10)

Согласно (3.9)

Подставляя значения k ² и dk в формулу (3.10), получим

.

Учитывая (3.8), получим окончательное выражение для плотности квантовых состояний электронов у дна зоны проводимости:

(3.11)

Энергию дырок у потолка валентной зоны можно записать также в виде параболического закона:

(3.12)

где E_v - энергия потолка валентной зоны, - эффективная масса дырки. Вычисления, аналогичные тем, которые были проведены выше для электронов, приводят к следующему выражению для функции плотности состояний дырок вблизи потолка валентной зоны:

(3.13)

Следует подчеркнуть, что формулы (3.11) и (3.13) справедливы только для состояний вблизи экстремумов энергии, т.е. у дна или потолка энергетической зоны. В средней же части зоны точный вид функции g(E) неизвестен. На рис. 3.4 схематически представлены зависимости плотности квантовых уровней вблизи дна зоны проводимости и потолка валентной зоны.

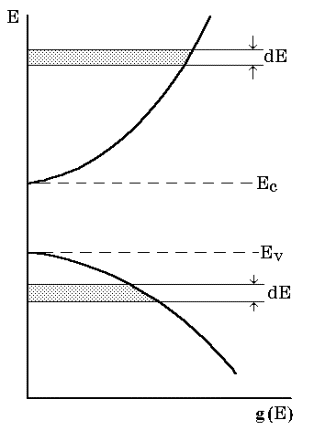

Рис. 3.4. Плотность уровней в зоне проводимости и в валентной зоне Площадь заштрихованных областей пропорциональна числу уровней в интервале энергий dE
