Неполярные диэлектрики

Диэлектрик называется неполярным, если его молекулы имеют симметричное распределение положительных и отрицательных зарядов, и потому не ведут себя как диполи. К неполярным диэлектрикам относятся, например, керосин, масло, воздух, инертные газы. Тем не менее, поляризация наблюдается и у неполярных диэлектриков.

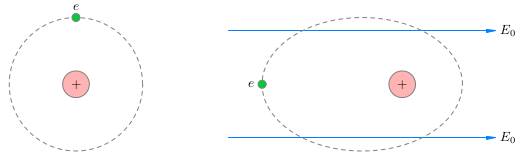

Слева изображена симметричная электронная орбита в атоме неполярного диэлектрика. При наложении внешнего поля E₀ эта орбита деформируется (справа): электрон смещается в сторону положительных зарядов, создающих внешнее поле. Мы видим, что во внешнем поле электрон будет проводить больше времени слева от ядра, нежели чем справа. Из-за этого центры положительных и отрицательных зарядов в атоме неполярного диэлектрика разойдутся в разные стороны. То есть получаем какбэ диполь, но не диполь.

Электронная поляризация присутствует и у полярных диэлектриков; но там она теряется на фоне куда более мощного эффекта разворота самих диполей.

Электроёмкость уединенного проводника.

Электроемкость характеризует способность проводников или системы из нескольких проводников накапливать электрические заряды, а следовательно, и электроэнергию, которая в дальнейшем может быть использована, например, при фотосъемке (вспышка) и т.д.

Различают электроемкость уединенного проводника, системы проводников (в частности, конденсаторов).

Электроемкость характеризует способность проводников или системы из нескольких проводников накапливать электрические заряды, а следовательно, и электроэнергию, которая в дальнейшем может быть использована, например, при фотосъемке (вспышка) и т.д.

Различают электроемкость уединенного проводника, системы проводников (в частности, конденсаторов).

Уединенным называется проводник, расположенный вдали от других заряженных и незаряженных тел так, что они не оказывают на этот проводник никакого влияния.

Электроемкость уединенного проводника — физическая величина, равная отношению электрического заряда уединенного проводника к его потенциалу

C = qφ

. В СИ единицей электроемкости является фарад (Ф).

1 Ф — это электроемкость такого проводника, потенциал которого изменяется на 1 В при сообщении ему заряда в 1 Кл. Поскольку 1 Ф очень большая единица емкости, применяют дольные единицы: 1 пФ (пикофарад) = 10^-12 Ф, 1 нФ (нанофарад) = 10^-9 Ф, 1 мкФ (микрофарад) = 10^-6 Ф и т.д.

Взаимная емкость двух проводников.

Ёмкость — отношение заряда к электрическому потенциалу, создаваемому этим зарядом.

Взаимная ёмкость двух проводников (в теории электрических цепей называемая просто ёмкость) — отношение напряжения между проводниками (обкладками конденсатора), к заряду на проводниках.

Обозначение — C.

Единица измерения СИ — фарад (Ф, F).

.

где

q — заряд,

U — напряжение.

В отношении электрических цепей через ёмкость выражается отношение силы тока к изменению напряжения:

где

— производная напряжения по времени,

I — сила тока.

Конденсаторы.

Конденса́тор (от лат. condensare — «уплотнять», «сгущать») — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкции состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок (см. рис.). Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами (из-за намотки).

Соединение конденсаторов

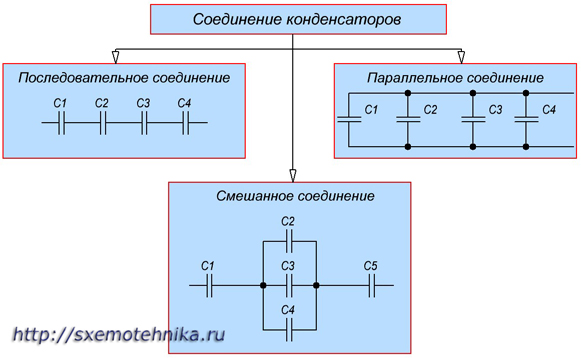

В электрических цепях применяются различные способы соединения конденсаторов. Соединение конденсаторов может производиться: последовательно, параллельно и последовательно-параллельно (последнее иногда называют смешанное соединение конденсаторов). Существующие виды соединения конденсаторов показаны на рисунке 1.

Рисунок 1. Способы соединения конденсаторов.
