Построение трех видов по наглядному изображению предмета

2.2.1 Общие сведения о видах, разрезах, сечениях.

При выполнении данного задания студент учится строить согласно ГОСТу 2.305-68 изображение моделей с натуры и проставлять размеры по ГОСТу 2.307-68.

Моделью называется изделие, являющееся объемным изображением предмета (ГОСТ 2.002-72). Внешняя форма моделей при максимальном упрощении должна сохранять сходства с изображаемой деталью. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Названия основных видов установлены стандартом (рисунок 2.3). Количество изображений должно быть наименьшим, но обеспечивающим полное представление о предмете.

1 - вид спереди, 2 – вид сверху, 3 – вид слева,

4 – вид справа, 5 – вид снизу, 6 - вид снизу

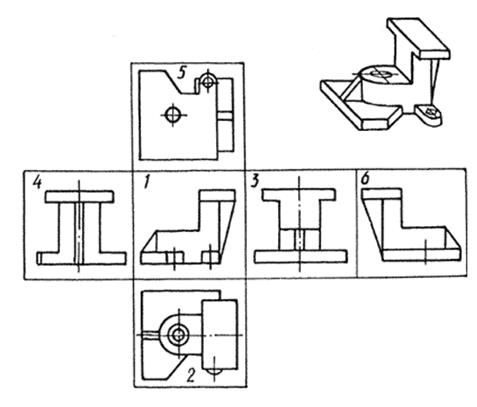

Рисунок 2.3 – Основные виды

Изображение модели начинают с выбора главного вида. Главный вид должен соответствовать такому положению модели, при котором максимальное количество геометрических элементов имели бы оси, параллельные фронтальной плоскости проекций. А плоскость, на которую модель устанавливается, должна быть расположена параллельно горизонтальной плоскости проекций. После выбора главного вида устанавливают необходимое количество изображений, решают вопрос о разрезах и планируют размещение изображений на формате. Если вид является симметричным изображением, то допускается вычертить только половину вида и половину разреза, соединив их осевой линией (рисунок 2.4).

Главные изображения

Совмещение половин видов спереди

с половинами фронтальных разрезов

Вид спереди Фронтальный разрез

Виды сверху

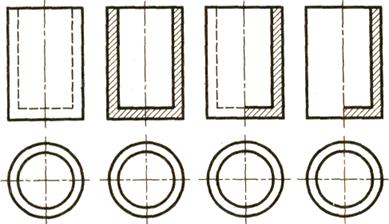

Рисунок 2.4 – Совмещение вида и разреза

Внешнюю форму модели отображают виды, а внутреннюю - разрезы. Разрез – это изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом в разрезе показывают то, что расположено в секущей плоскости и за ней (рисунок 2.5).

Разрезы могут быть горизонтальными (секущая плоскость горизонтальна) и вертикальными (секущая плоскость вертикальна). Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

В зависимости от числа секущих плоскостей разрезы разделяют на простые – при одной секущей плоскости, и сложные – при двух и более секущих плоскостей.

Рисунок 2.5 – Образование разреза

Правила обозначения и изображения разрезов должны соответствовать ГОСТу 2.305-68.

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости. (рисунок 2.6). Сечения разделяют на вынесенные и наложенные.

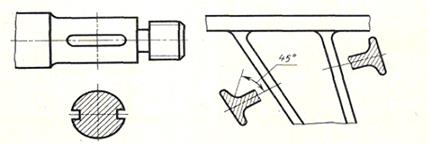

Рисунок 2.6 – Образование сечения

Для построения вынесенного сечения на одной из проекций модели преподаватель обозначает условно след секущей плоскости. Вынесенное сечение выполняют на свободном поле чертежа и сопровождают надписью. Если вынесенное сечение располагается не параллельно следу секущей плоскости, то к обозначению добавляется знак. Рассмотрим на примере последовательность выполнения вынесенного сечения (рисунок 2.7).

Последовательность построения сечения:

1. На главном изображении обозначают все точки, в которых линия пересечения А-А пересекает очерковые линии наружных и внутренних поверхностей предмета, а также осевые линии изображений (точки 1^״, 2^״,…8^״, 9^״). Точки отмечаем на передней части предмета, учитывая его симметричность относительно фронтальной плоскости, проходящей через ось цилиндрических поверхностей предмета. Сечение будет симметрично относительно линии 1₀9₀.

А-А

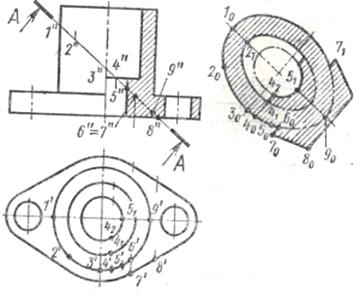

Рисунок 2.7 – Построение сечения

2. Находим горизонтальные проекции 1^׳, 2^׳, …, 8^׳, 9^׳ отмеченных точек на виде сверху, используя линии связи и принадлежность их соответствующим поверхностям.

3. На свободном месте листа чертежа проводим ось 1₀9₀ сечения параллельно линии сечения А-А.

4. На оси 1₀9₀ откладываем расстояния, равные расстояниям между фронтальными проекциями 1^״, 2^״,…8^״ точек, и проводим линии, перпендикулярные к оси 1₀9₀, т.е. части линий связи.

5. На линиях связи находим положение каждой отмеченной точки, вначале для наружного контура предмета (точки 1₀, 2₀, …, 8₀), а затем для внутреннего (точки 2₁, 4₁, 4₂, 5₁).

6. С учетом формы линии сечения соединяем соответствующими линиями вначале построенные точки 1₀, 2₀, …, 8₀ наружного контура, а затем точки 2₁, 4₁, 4₂, 5₁ внутреннего контура. Точка 9₀ – вспомогательная, для построения большого эллипса 1₀ -9₀.

7. Заштриховываем сечение и выполняем надпись А-А.

8. Проверяем правильность выполненного сечения.

9. Обводим сечение линиями требуемой толщины и начертания и получаем искомое решение.

Задание:

- по аксонометрическому изображению модели построить три проекции модели и проставить размеры (приложение А);

- на одной из проекций модели построить простой разрез (на симметричных моделях – совмещение вида и разреза);

- вынесенное сечение, заданное преподавателем.

Рекомендации к выполнению. Изучить ГОСТ 2.305-68. Внимательно ознакомиться с конструкцией по ее наглядному изображению и определить основные геометрические тела, из которых оно состоит. Выделить на листе бумаги соответствующую площадь для каждого вида детали. Нанести тонко карандашом все линии видимого и невидимого контура, расчленяя деталь на основные геометрические тела. Нанести все необходимые выносные размерные линии. Поставить размерные числа на чертеже. Заполнить основные надписи и проверить правильность выполнения всех построений. Обвести чертеж карандашом. Пример выполнения дан на рисунке (2.8).
