Упрощенное изображение резьбовых соединений

2.6.1 Упрощенное и условное изображение резьбовых соединений

При выполнении сборных чертежей общего вида применяются упрощенные и условные изображения крепежных деталей: болтов шпилек, винтов, гаек (рисунок 2.36).

При упрощенном изображении размеры гайки и головки болта вычисляются в зависимости от номинального размера резьбы по условным соотношениям согласно ГОСТ 2.315 — 68. (рисунок 2.37).

Упрощенное изображение соединения деталей с помощью болтов, шпилек, винтов показаны на рисунках 2.37 — 2.39.

Упрощения состоят в том, что резьбу показывают по всей длине стержня болта (шпильки, винта); фаски на головке болта, гайке, шайбе и на резьбах не показывают; допускается также не вычерчивать галтели и зазоры между стержнем болта(шпильки, винта) и отверстием скрепляемой детали. На видах по направлению оси болта (шпильки) резьбу на стержне изображают только одной окружностью, соответствующей наружному диаметру (рисунок 2.36).

а) упрощенное

б) условное

Рисунок 2.36 - Упрощенное и условное изображение крепежных деталей в соединении

Детали 1 и 2,соединяемые болтом или шпилькой, винтом штрихуются в противоположенные стороны. Так поступают при выполнении сборочных чертежей, чтобы было легче отделить одну деталь от другой. На рисунках 2.37 — 2.39 болт, шпилька, винт не заштрихованы, хотя они и попали в плоскость разреза на сборочном чертеже, если секущая плоскость проходит вдоль сплошной не пустотелой детали, ее не разрезают и не заштриховывают. Так же поступают с гайками и шайбами. Соотношения для подсчета относительных размеров, по которым вычерчивают элементы болтового, шпилечного, винтового соединений, даны на рисунках 2.37 — 2.39.

а) вид соединения б) упрощенное изображение

Рисунок 2.37 - Соединение болтом, Д_ш = 2,2d, l = H₂+H₁+1,2d+S_ш

а) вид соединения б) упрощенное изображение

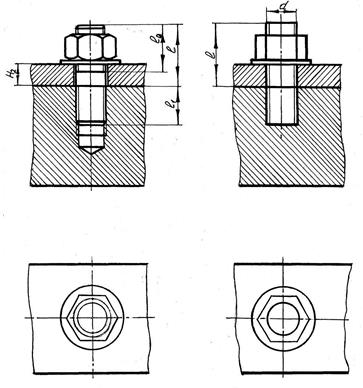

Рисунок 2.38 - Соединение шпилькой l = H₂+ S_ш +1,2d

а) вид соединения б) упрощенное изображение

Рисунок 2.39 - Соединение винтом l = H₂+2,3d+ S_ш

Шлицы на головках винтов изображают условно: на изображениях, параллельных оси винта, не двумя, а только одной сплошной толстой

линией; на видах, перпендикулярных оси, также одной линией, проведенной не в проекционной связи, а под углом 45⁰ к основной надписи чертежа.

Условное изображение (рис. 2.36,б,в) применяют в том случае, когда диаметр стержня менее 2мм.

2.6.2 Сборочный чертеж

Сборочный чертеж – это чертеж, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки, обработки в собранном виде и контроля.

Сборочный чертеж должен давать представление о конструкции, принципе работы, расположении и взаимной связи составных частей изделия.

Каждая составная часть, входящая в сборочную единицу, должна иметь свой порядковый номер – позицию, присвоенную ей спецификацией. Эти номера позиций помещают на полках линий- выносок (рисунок 2.40). Полки и линии – выноски проводят сплошными тонкими линиями. Линия- выноска может иметь один излом. Размер шрифта номеров позиций должен быть на один, два номера больше, чем размер шрифта, принятого для размерных чисел на данном чертеже. Один конец линии- выноски соединяется с полкой, а другой должен указывать на изображение детали и заканчиваться точкой. Цифры, указывающие номера позиций, располагают параллельно основной надписи чертежа; группируют их в строку (по горизонтали) или в колонку (по вертикали), по возможности на одной линии. На рисунке 2.40 показан пример возможного расположения полок с номерами позиций (в колонку и в строку). Перед проведением полок для номеров позиции рекомендуется сделать разметку: провести вертикальную тонкую линию, по которой строят колонку полок, и горизонтальную - для построения на ней полок в одну строку.

Рисунок 2.40 – Выносные линии

Для групп деталей с отчетливо выраженной взаимностью и для групп крепежных деталей, относящихся к одному и тому же месту крепления, допускается проводить одну линию- выноску, располагая полки и номера позиций в колонку (крепежные детали относятся к одному и тому же месту крепления). Такая связь между номерами позиции в спецификации и на чертеже облегчит нахождение изображений соответствующих деталей и определения их формы.

2.6.3 Спецификация

Разрабатывая сборочный чертеж, составляют текстовый документ- спецификацию по ГОСТу 2.306-96, форма которой приведена на рисунке 2.41, ее выполняют на одном или нескольких форматах А4. Основная надпись спецификации отличается от основной надписи чертежа и выполняется по форме 2 и 2а ГОСТа 2.104 - 2006. Размеры и форма этих основных надписей приведены на рисунке 2.42. Если спецификация выполняется на нескольких листах, то основная надпись последующих листов отличается от надписи, помещаемой на первом листе (рисунок 2.42).

Допускается совмещение спецификации со сборочным чертежом при условии их размещения на листе формата А4 (ГОСТ 2.301-68). При этом ее располагают над основной надписью чертежа и заполняют в том же порядке и по той же форме, что и спецификацию, выполненную на отдельных листах. Форма и размеры спецификации даны на рисунке 2.43.

Спецификация определяет состав сборочной единицы. Она облегчает чтение сборочного чертежа, необходима для комплектования конструкторских документов на данное изделие. В общем случае спецификация состоит из разделов, записываемых в следующем порядке: документация, комплексы, сборочные единицы, детали, стандартные изделия, материалы, комплекты. Наличие этих разделов зависит от состава изделия.

Название разделов указывают в графе «Наименование» и подчеркивают тонкой линией. После каждого заголовка оставляют по одной незаполненной строке, а после каждого раздела - несколько свободных строк для дополнительных записей (рисунок 2.41). В раздел «Документация» вносят документы, составляющие основной комплект конструкторских документов на специфицируемое изделие. Документы записывают в последовательности, указанной в ГОСТе 2.102-68 (например, сборочный чертеж, чертеж общего вида, монтажный чертеж, схема пояснительная записка и т.д.). В раздел «Детали» вносят только оригинальные детали. Стандартные изделия записывают в спецификацию с теми обозначениями, которые им присвоены соответствующими стандартами. Наименования крепежных изделий записывают в алфавитном порядке.

Пример записи:

Болт М24 х 150.56.026 ГОСТ 7811-70

Винт А1.М8-6g х 50.48 ГОСТ 17475-80

Гайки М24.6.025 ГОСТ 2524-70.

Если изделий одного наименования несколько, то запись производят в порядке возрастания номеров стандартов.

Пример записи:

Гайка М16-6Н.5.019 ГОСТ 5918-73

Гайка М10-6Н.5.028 ГОСТ 5927-70

Гайка М10-6Н.5.019 ГОСТ 5931-70.

При записи изделий, отличающихся только размерами, допускается общую часть этих изделий и обозначение документа, по которому их изготовляют, вносить в спецификацию один раз в виде общего заголовка, под которым записывают только размеры изделий в порядке их нарастания.

Пример записи:

Гайка ГОСТ 5915-70

2М 12.5

2М 16.5

Остальные стандартные изделия записывают в спецификацию в порядке, соответствующем указателю государственных стандартов. В графе «Обозначение» указывают обозначение конструкторского документа по ГОСТу 2.201-80. Графа «Обозначение» для стандартных изделий в спецификации остается пустой.

формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

Документация

А4

ИГ ХХ ХХХХ.ХХХ СБ

Сборочный чертеж

Детали

А4

ИГ ХХ ХХХХ. ХХ1

Корпус

А4

ИГ ХХ ХХХХ. ХХ2

Прокладка

А4

ИГ ХХ ХХХХ. ХХ3

Прокладка

А4

ИГ ХХ ХХХХ. ХХ4

Штуцер

А4

ИГ ХХ ХХХХ. ХХ5

Хомут

А4

ИГ ХХ ХХХХ. ХХ6

Втулка нажимная

А4

ИГ ХХ ХХХХ. ХХ7

Гайка накидная

А4

ИГ ХХ ХХХХ. ХХ8

Шток

А4

ИГ ХХ ХХХХ. ХХ9

Рукоятка

Стандартные изделия

Болт М8-6g´85.58.016 ГОСТ 7798-70

Винт В.М6-6g´15.58.016 ГОСТ 17473-80

Гайка М8-6Н.5.016 ГОСТ 5915-70

Шайба 8 ГОСТ 11371-78

Материалы

Набивка сальника - волокно пеньковое ГОСТ 9993-74

Д014

кг

ИГ ХХХХХХ. ХХХ

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Вентиль угловой

Литер.

Лист

Листов

Провер.

У

Н. контр.

Утв.

Рисунок 2.41- Спецификация

185

7 10 23 15 10

					Обозначение
Изм	Лист	№ докум.	Подп.	Дата
Разраб.				Наименование изделия	Лит.	Лист	Листов
5 5 5 15 20 Пров.
Н. контр.
Утв.

а) первый лист

185

7 10 23 15 10 10

					Обозначение	Лист
Изм	Лист	№ докум.	Подп.	Дата

б) последующие листы

Рисунок 2.42 – Основная надпись

Рисунок 2.43 – Форма и размеры спецификации

Задание.

- перечертить в масштабе 2:1 изображение деталей (приложение Б);

- изобразить упрощенно по ГОСТ 2.315 – 68 соединения деталей болтом, шпилькой, винтом;

на данный сборочный чертеж составить по ГОСТ 2.306-96 спецификацию.

Рекомендации к выполнению. На сборочных чертежах резьбовые соединения обычно вычерчивают не по действительным размерам, взятым из стандартов, а по о т н о с и -т е л ь н ы м. Величину отдельных элементов соединений при этом определяют в зависимости от наружного диаметра резьбы, по разработанным для этого соотношениям (рисунок 2.37 — 2.39).

При выполнении упрощённого изображения болтового соединения надо руководствоваться рисунок 2.37. Чтобы выполнить соединение болтом, шпилькой, винтом, необходимо рассчитать длину нарезной части болта, шпильки, винта.

Длина болта: l=Н₂+Н₁+1,2d+S_ш,

где Н₁ — высота первой скрепляемой детали;

Н₂ — высота второй скрепляемой детали;

1,2d — высота конца болта под гайку;

S_ш — высота шайбы 0,15d;

l = 12+22+1,2 x 10+1,5=39,5.

Итак, для скрепления деталей высотой 12 и 22 мм нужен болт длиной» 40мм.

Для выполнения упрощённого соединения деталей шпилькой, винтом следует руководствоваться рисунками 2.38, 2.39, и образцом выполнения (рисунок 2.44)

Размеры крепёжных деталей на сборочных чертежах не наносят. Необходимые данные содержатся в обозначениях, которые записывают в с п е ц и ф и к а ц и и сборочного чертежа.
