Определение коэффициента точности
|
|
|
|
Количественная оценка технологичности деталей.
Анализ технологичности конструкции детали
В целом, деталь технологична. Ее заготовка имеет довольно удобные технологические базы, что способствует надежному закреплению в процессе обработки и свободному подводу инструмента к обрабатываемым поверхностям.
Качественная оценка. Деталь «Фланец» представляет собой тело вращения. Она не является сложной по конфигурации и отвечает следующим требованиям:
- обрабатываемые поверхности заготовки расположены в доступных для обработки плоскостях, которые могут быть обращены к шпинделю при последовательном повороте стола с заготовкой на определенный угол
- выполняемые отверстия одного диаметра;
- в конструкции детали отсутствуют: участки фасонного профиля, сложные уступы и пазы, прерывающиеся отверстия;
- наружные поверхности детали имеют открытую форму, обеспечивающую возможность обработки напроход в направлении подачи;
- заготовка обладает несложной геометрической формой, что позволяет обрабатывать большинство ее поверхностей за один установ;
- заготовка имеет удобные технологические базы, обеспечивающие требуемую ориентацию и надежное крепление на станке в процессе обработки при возможности обработки ее с нескольких сторон и свободного подвода инструмента к обрабатываемым поверхностям.
Обрабатываемые поверхности, с точки зрения точности и чистоты, не представляют значительных технологических трудностей и позволяют вести обработку напроход.
Количественная оценка технологичности выражается показателем, численное значение которого характеризует степень удовлетворения требований к технологичности. В качестве количественных показателей технологичности (ГОСТ 14.202-73) рассмотрим коэффициент точности обработки и коэффициент шероховатости поверхностей.

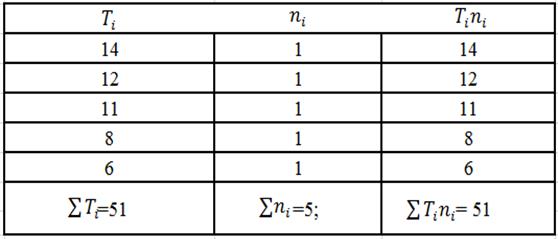

Таблица 2.
Примечание: Tj - квалитеты обрабатываемых поверхностей рассматриваемой детали;
- количество поверхностей для каждого квалитета; Тср - средний квалитет детали;
- коэффициент точности детали.
Тср=
=10.2;
= 1-
|
|
|
|
|
