Структура автоматического оружия
ДВИГАТЕЛИ АВТОМАТИКИ
Совокупность механизмов и устройств, обеспечивающих автоматическое перезаряжание оружия и производство выстрела, можно рассматривать как машину-автомат.
Машина-автомат состоит из следующих структурных элементов: двигателя (двигателей), передаточных механизмов и исполнительных механизмов. Все рабочие операции выполняются без участия человека, и поэтому машина-автомат имеет еще один структурный элемент — систему управления, которая определяет последовательность работы и взаимодействия исполнительных механизмов машины, осуществляет блокировку (защиту) машины при нарушении режимов выполнения операции, может регулировать отдельные параметры работы машины.
Всякое автоматическое оружие имеет свои особенности, но работа каждого из них подчиняется общим правилам. Предлагается общая для всего стрелково-пушечного автоматического оружия схема работы:
1. Подача патрона из накопителя на линию досылания. 2. Досылание патрона в канал ствола (патронник).
3. Закрывание ствола затвором.
4. Прочное сцепление ствола с затвором (запирание).
5. Воспламенение капсюля.
6. Процесс выстрела., 7. Отпирание затвора.
8. Открывание канала ствола.
9. Извлечение из патронника стреляной гильзы.
10. Удаление гильзы за пределы коробки автоматики.

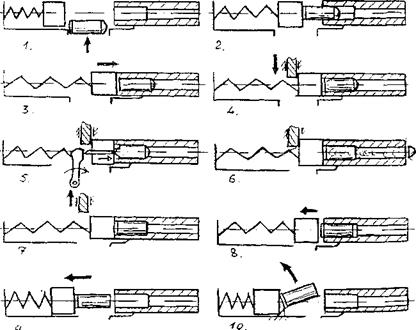

Рис. 8.7. Схема работы автоматического оружия
Этапы предложенной схемы иллюстрирует рис. 8.7. В некоторых видах оружия (револьверного типа, при безгильзовых боеприпасах) отмеченные операции могут быть совмещены, но они так или иначе будут присутствовать в работе образца.
|
|
