Особенности подающих механизмов автоматического оружия

Общие требования к механизмам автоматического оружия

МЕХАНИЗМЫ АВТОМАТИЧЕСКОГО ОРУЖИЯ

Важнейшие особенности работы механизмов автоматиче­ского оружия характеризуются высоким темпом стрельбы, наличи­ем соударений звеньев и тяжелыми условиями эксплуатации.

К автоматическому оружию и его механизмам предъявляются следующие общие требования:

обеспечение необходимой мощности стрельбы за счет действия снаряда по цели на заданных дальностях, меткости стрельбы и ско­рострельности;

высокая маневренность оружия, подразумевающая быстроту открытия огня при установке оружия на огневой позиции и удобст­во пользования прицельными приспособлениями при переносе ог­ня по различно расположенным целям;

подвижность оружия, накладывающая ограничения на вес и га­бариты оружия, удобство транспортировки;

надежность действия оружия, его безотказность действия, безо­пасность в обращении и живучесть;

простота обслуживания оружия;

экономические требования: дешевизна используемых материа­лов, нормализация и стандартизация деталей и узлов, понижение точности обработки, максимальная взаимозаменяемость деталей и узлов, упрощение оборудования и инструмента при изготовлении.

Процесс подачи патронов в любом автоматическом ору­жии состоит в последовательном перемещении патронов в магази­не или с лентой на приемное окно коробки автоматики.

В зависимости от способа снаряжения патронов (в ленты или в магазины) различают два основных типа подачи патронов: мага­зинную подачу, ленточную подачу.

Магазинная подача в автоматическом оружии заимствована от неавтоматического оружия. Ее главнейшим положительным каче­ством является возможность осуществления подачи патронов к при­емнику без использования энергии пороховых газов (от посторон­него источника энергии), что упрощает конструкцию оружия.

Ленточная подача применяется только для автоматического орудия. Благодаря большой емкости лент, она обеспечивает боль­шую практическую скорострельность и широко применяется в МАП. Общие случаи устройства подающих механизмов рассмотрены в главе 4 (п. 4.4). Приведем ниже некоторые механизмы подачи, специфичные для МАП.

На рис 8.18 представлена схема ползункового перемещения ленты, совершающего возвратные движения в плоскости, перпен­дикулярной оси оружия. При рабочем ходе затворной рамы 4 пере­дающий рычаг 11 перемещает ползун 1.

На ползуне закреплены подпружиненные подающие пальцы 10, которые упираются в звено ленты 12 и при рабочем ходе ползуна перемещают всю ленту. При холостом ходе пальцы 10 перескаки­вают за очередной патрон 9. Во время холостого хода ползуна лента

Рис. 8.18. Схема ползункового механизма перемещения ленты:
1 - ползун; 2 - направляющие; 5 - пружина; 4 - затворная рама; 5 - ролик; 6 - ствол; 7 - пружина; 8 - фиксирующие пальцы; 9 - патроны; 10-
подающие пальцы; 11 — передающий рычаг; 12 - звенья ленты

удерживается от обратного смещения фиксирующими пальцами 8. Применяется в системах НР-23, ВЯ-23, 2А42, 2А72.

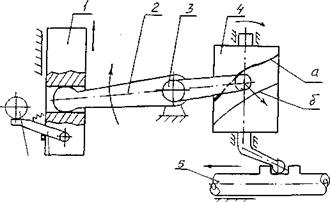

В пушке НР-23 (рис. 8.19) подачу патронов 7 в ленте осуществ­ляет ползун 7, получающий энергию от ствола 5 при его коротком ходе. Движение ствола 5 переводится во вращательное движение копира 4, который своими гранями а или б толкает двуплечий ры­чаг 2, вращающийся вокруг неподвижной оси 3. Второе плечо дви­жет ползун 7. Причем движение ленты в откате ствола (рабочий ход) осуществляет грань а, а холостой ход ползуна 7 (забег за оче­редной патрон) при накате ствола 5 - грань

Рис. 8.19. Схема перемещения ленты в пушке НР-23 426

На рис. 8.20 дана схема работы подающего механизма пушки 2А42. Патроноподающий механизм получает энергию от затворной рамы 9, при этом совершает рабочий ход (подает ленту) при откате рамы, а холостой ход (забег за очередной патрон) - при ее накате. В откате рама давит на выступ в рычага 7, который через малую серьгу 5 поворачивает вниз верхнюю серьгу 3, на которой крепится каретка 2. Для сообщения каретке 2 плоскопараллельного движе­ния одновременно поворачивается и нижняя серьга 4, сжимая пру­жину 8. Каретка 2 воздействует сразу на два патрона 1, находящих­ся в ленте. При накате рама действует уже на переднюю часть ры­чага 7 а, поворачивая его в обратную сторону, и подающие пальцы каретки заскакивают за очередной патрон в ленте. При холостом ходе каретки удержание патронов осуществляется фиксирующими пальцами 6.

Механизм перемещения ленты качающимся рычагом (см. рис. 4.19) имеет более простую конструкцию. Рычаг 6 качается на неподвиж­ной оси. Одно из плеч рычага связано с приводом подачи, на вто­ром шарнирно закреплены подпружиненные пальцы подачи 3, ко­торые перемещают ленту 2 во время рабочего хода. Рычаг может располагаться в горизонтальной и вертикальной плоскостях. При­меняется в ПК, пулемете Никитина, НСВ-12,7.

В ползунковых и рычажных механизмах перемещения величи­на хода подающих пальцев должна быть больше шага ленты.

Рис. 8.20. Схема перемещения подающего механизма пушки 2А42

Барабанная подача или подача звездочкой может работать как в импульсном режиме, так и в режиме непрерывного вращения во времястрельбы. В импульсном режиме работает подача в

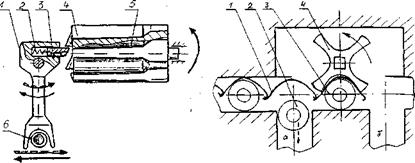

Рис. 8.21. Схема барабанной подачи: 1 - рычаг; 2 - пружина; 3 - защелка; 4 - ба­рабан; 5 - патрон; 6 - затворная рама

стрелковом оружии с циклической автоматикой. В многоствольном ору­жии вращение блока стволов при всей очереди сопровождается не­прерывным вращением звездочки подачи. Барабан представляет собой массивный цилиндр с гнездами для звена ленты с патроном. Диаметр барабана зависит от числа гнезд на нем и шага ленты. На рис. 8.21 показана схема подачи.

В многоствольном оружии часто применяется подача звездоч­кой, узкие перья которой захватывают гильзу только в головной и зарядной ее частях.

На рис. 8.22 показан механизм подачи двуствольной пушки ГШ-23, где питание двух стволов осуществляется из одной ленты. Звездочка 4 протягивает ленту 1 с такой скоростью, что в прием­ном окне первого по ходу ствола, а снижатели снимают с ленты только каждый второй патрон 2, а неснятый патрон 3 пройдет до приемного окна второго ствола б. После досылания патрона звенья ленты обычно рассыпаются, что позволяет их удобно отводить и складировать.
