Системы с отдачей затвора
Классификация двигателей автоматики Двигатель автоматического оружия - преобразователь энергии пороховых газов или какой-либо иной энергии в кинетическую энергию ведущих звеньев. Двигатели автоматики оружия могут использовать в качестве исходной энергии энергию газов, образовавшихся в баллистическом двигателе при выстреле, либо энергию внешних источников (пружин, пороха, пневмомеханизмов, гидромеханизмов, электродвигателей и т. п.). Автоматическое оружие с внешним приводом не получило в России широкого распространения из-за основного его недостатка -отсутствия автономности. Выход из строя обслуживающей батарею энергетической установки полностью исключает возможность продолжения стрельбы. Двигатели, работающие от внешних источников энергии, находят более широкое применение как вспомогательные двигатели (перезарядка, подтяг ленты и т. д.). Наиболее широкое распространение получили двигатели, использующие энергию порохового газа, образующегося в стволе при выстреле (газовые двигатели). Основное их преимущество заключается в возможности создания оружия полностью автономного, не связанного с каким-либо энергоносителем. Это обстоятельство делает указанный двигатель совершенно незаменимым при проектировании ручного стрелкового оружия и полевой малокалиберной артиллерии. Автоматика орудия может иметь один или более двигателей автоматики. Различается три вида двигателей: основной двигатель автоматики; неосновной двигатель автоматики и вспомогательный двигатель автоматики. Основной двигатель автоматики - двигатель, обеспечивающий энергией ведущее звено большинства исполнительных механизмов автоматики.
Неосновной двигатель автоматики - двигатель, обеспечивающий энергией некоторые механизмы автоматики (пружинный двигатель магазина) или сообщающий ведущему звену автоматики дополнительное количество энергии (усилитель отдачи). Вспомогательный двигатель автоматики - двигатель, обеспечивающий энергией вспомогательные механизмы оружия (при подготовке его к бою, при перезарядке, дульный тормоз, компенсатор опрокидывающего момента). Для основных и неосновных двигателей автоматики, использующих в качестве исходной энергию пороховых газов, образующихся при выстреле, можно выделить два класса: ствольные двигатели автоматики, рабочий процесс которых протекает в полости канала ствола; газоотводные двигатели, рабочий процесс которых протекает в специальной полости, куда из канала ствола отводится часть пороховых газов. В двигателях первого класса ведущее звено воспринимает энергию непосредственно от порохового газа или через дно гильзы, или через скаты гильзы, или через дно пули. В этом случае можно говорить о непосредственной энергетической связи двигателя автоматики с баллистическим двигателем огнестрельного оружия. Совершенно очевидно, что для всех двигателей этого класса закон изменения основной движущей силы, приложенной к поршню двигателя, будет тот же, что и у баллистического двигателя оружия. В зависимости от подвижности ствола в первом классе двигателей различаются следующие их разновидности: 1) ствольные двигатели автоматики с неподвижным стволом (системы с отдачей затвора); 2) ствольные двигатели автоматики с подвижным стволом: г ствольные двигатели автоматики с движением ствола назад; ствольные двигатели автоматики с движением ствола вперед. Свободный затвор. Ведущим звеном автоматики при таком двигателе является чаще всего затвор. Движущая сила, действующая на поршень двигателя (гильзу), передается на ведущее звено либо непосредственно (рис. 8.8), либо через передаточные механизмы.

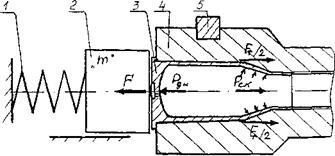

Движущая сила является равнодействующей трех сил: Рис. 8.8. Схема автоматики со свободным затвором: 1 - возвратная пружина; 2 — затвор;.3 - гильза; 4 - ствол; 5 - крепление
Свободный затвор получил широкое распространение в конструкциях пистолетов и пистолетов-пулеметов (ППШ, "УЗИ", "Ингрем" и т. п.) Запирающей силой в них служит сила инерции тяжелого затвора. Автоматическое оружие со свободным затвором имеет очень простую конструктивную схему, но применение находит только в слабомощных, коротких пистолетных боеприпасах. При более мощных боеприпасах вес затвора становится недопустимо большим, а при использовании в системах с длинной гильзой возможен [ее обрыв из-за прижатия к патроннику. Полусвободный затвор. Идея полусвободного затвора " заключается в том, что в качестве инерционного тела используется не только сам затвор, но и некоторая дополнительная инерционная масса, связанная с затвором посредством ускорителя. При таком типе автоматики происходит перераспределение энергии патрона между затвором и инерционном массой, а также часть энергии отдается через ускоритель коробке автоматики. На рис. 8.9 представлены некоторые схемы полусвободных затворов. Небольшие перемещения затвора до вылета пули из канала ствола достигаются применением различных устройств. Так, широко используются роликовые ускорители (испанская винтовка "Сетме"), вращение затвора Рис. 8.9. Некоторые типы систем автоматики с полусвободным затвором: а - шарнирно-рычажный: б - копирнороликовый ("Сетме"): в - спиральный (ЗМ); г - с клиновым ускорителем (ПП Томпсона): д — с винтовыми канавками в патроннике (итальянский пулемет 51А), дополнительные инерционные массы (пулемет Шварцлозе), силы трения (пистолет-пулемет Томпсона) и другие способы. К полусвободным затворам можно отнести также системы с задержкой инерционного затвора. В этом случае в начале выстрела затвор имеет со стволом жесткую связь, которая нарушается по прошествии некоторого времени. Например, в пистолете "Севедж" крутящий момент на стволе, возникающий от вращения пули в канале, препятствует открыванию затвора. В период последействия, когда пуля уже не взаимодействует со стволом, затвор под давлением пороховых газов отходит назад, поворачивая при этом ствол относительно продольной оси. Такое решение позволяет уменьшить массу затвора. В малокалиберных автоматических пушках полусвободный затвор не находит применения из-за высоких энергетических характеристик патронов.
