Практическая работа № 11

ЗАДАНИЯ

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 10

Тема: Расчет железобетонной балки таврового сечения. Подбор и конструирование сечения

Как тавровые рассчитываются изгибаемые элементы, сечение которых полностью соответствует тавру, либо они внешне не похожи на тавр, но у них имеется полка, расположенная в сжатой зоне.

Различают 2 случая расчета тавровых элементов:

1. когда граница сжатой зоны проходит в полке (а)

2. когда граница сжатой зоны проходит в ребре (б)

· если М≤M¹_f, имеем 1 расчетный случай тавровых элементов;

· если М>M¹_f, имеем 2 расчетный случай тавровых элементов;

Где - изгибающий момент, воспринимаемый элементом при полностью сжатой полке (момент полки)

Определить диаметр и количество рабочей арматуры в сечении балки.

Вариант
М, кн* м
h, см
b, см
h^|f, см
b^|f, см
Класс бетона	В20	В25	В30	В15	В30	В25	В20	В25	В15	В20	В30
Класс арматуры	A-III	A-III	A-III	A-III	A-IV	A-IV	A-III	A-III	A-III	A-III	A-IV
Вариант
М, кн м
h, см
b, см
h^|f, см
b^|f, см
Бетон	В20	В25	В30	В15	В30	В25	В20	В25	В15	В20	В30
Класс арматуры	A-III	A-III	A-IV	A-IV	A-III	A-III	A-III	A-IV	A-III	A-III	A-III
Вариант
М, кн м
h, см
b, см
h^|f, см
b^|f, см
Бетон	В20	В25	В30	В15	В30	В25	В20	В25	В15	В20	В30
Класс арматуры	A-III	A-IV	A-III	A-III	A-III	A-III	A-III	A-IV	A-III	A-III	A-III

1. По классу прочности бетона (В≥7,5) и классу арматуры

(А-III), устанавливаем коэффициент условия работы бетона γ_в2=0,9

2. Определяем расчетное сопротивление бетона R_b и расчетное сопротивление арматуры R_s (таблицы 4,5 Приложение 1)

3. Задаемся расстоянием от крайнего растянутого волокна бетона до центра тяжести арматуры а= 3÷5 см и определяем рабочую высоту сечения балки h_o= h – a

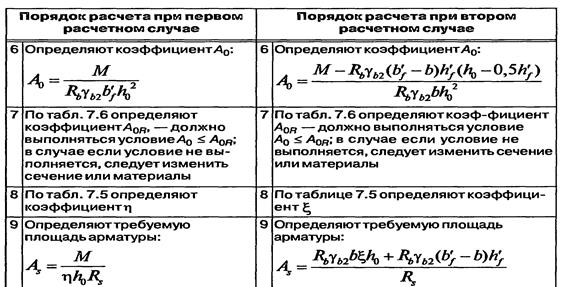

4. Определяем расчетный случай, для чего находим изгибающий момент, воспринимаемый элементом при полностью сжатой полке

· если М≤M¹_f, имеем 1 расчетный случай тавровых элементов;

· если М>M¹_f, имеем 2 расчетный случай тавровых элементов;

10. Задаемся количеством стержней рабочей арматуры и определяем

их диаметр d_s по приложению

11. Определяем процент армирования

12. Определяем диаметр поперечных стержней, но не менее 6 мм

13. Определяем требуемую площадь монтажных стержней и по площади принимаем диаметры (но не менее 10 мм)

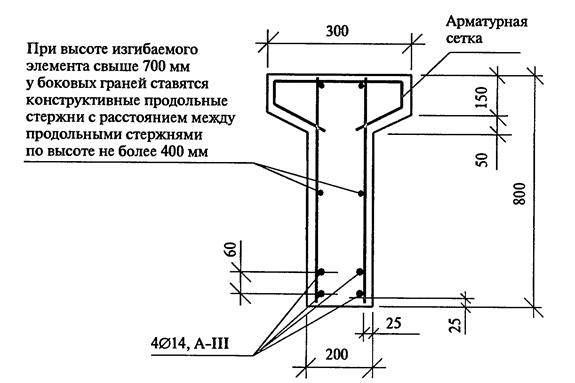

14. Конструируем сечение (пример)

4. КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ:

1. Какой процент армирования для железобетонных балок считается минимальным?

2. Что такое защитный слой бетона?

3. Чем различаются расчетные случаи при конструировании тавровых балок?

Литература: В.И. Сетков «Строительные конструкции»,М.,

ИНФРА-М,2009, с. 218 – 227, 284 – 287
