Участок окраски

На данном участке может выполняться окраска со снятием старого лакокрасочного покрытия, подкраска местных повреждений, окраска отдельных частей кузова, нанесение антикоррозионной противошумной мастики на днище кузова.

Окрасочный участок состоит из трех производственных отделений, функционально тесно взаимосвязанных между собой, это:

1. Отделение подготовительных работ;

2. Краскоприготовительное отделение;

3. Окрасочное отделение.

Общий технологический процесс окраски включает в себя:

- подготовку поверхности под окраску,

- грунтование,

- шпатлевание,

- шлифование,

- нанесение промежуточных и внешних слоев покрытий,

- сушку.

В отделении подготовительных работ производят снятие старой краски, шпатлевка, при необходимости сварка и рихтовка, шлифование. Здесь же обычно подкрашивают небольшие участки кузова и его деталей. В отделении предусматривают решетчатые металлические полы с проточной водой под ними. Через отверстия в полу происходит отсос воздуха из помещения.

В краскоприготовительном отделении выполняются работы, связанные с подготовкой смесей, приготовлением лаков и красок и их разбавлением растворителями, также осуществляют мойку пистолетов и красконагнетательных бачков. Данные помещения обязательно оснащаются вентиляционными установками.

Для подогрева воздуха, поступающего в камеру при сушке автомобиля, применяют специальные установки, работающие на газе или дизельном топливе. Сушка местных подкрашенных участков производится в окрасочно-сушильной камере или с помощью передвижной ламповой установки.

В качестве основного оборудования окрасочного участка на большинстве СТО применяют комбинированные окрасочно-сушильные камеры. Пропускная способность окрасочно-сушильной камеры определяет расчет всего блока кузовных, обойных и малярных работ при равномерной загрузке участков.

На малых СТО (Х_Р≤10) камеры не предусматриваются. На средних СТО (Х_Р≤25) количество камер по окраске-сушке принимают равным единице. Причем за сутки одна камера пропускает 3…6 автомобилей. На СТО большой мощности возможна установка двух камер.

Для организации бесперебойной работы окрасочной камеры требуется наличие постов подготовки к окраске и ремонтно-кузовных работ. Число вспомогательных постов для подготовки к окрасочным работам:

где: t_П – среднее время нахождения автомобиля на данном посту, t_П=3,5 ч;

N_Р – расчетное суточное число заездов по окрасочно-кузовным работам;

t – время работы окрасочного участка, ч, (14 или 16 ч);

К_П – коэффициент переработки норм (К_П=1,3…1,5).

В тех случаях, когда применяют камеры только для окраски автомобилей, предусматривают еще вспомогательные посты для сушки после окраски. Их число определяется производительностью оборудования:

где: N – суточное количество автомобиле-заездов на участок окраски;

– коэффициент неравномерности поступления автомобилей на окрасочный участок;

t – время работы окрасочного участка, ч;

n – производительность установки для сушки, авто/час;

- коэффициент использования рабочего времени установки.

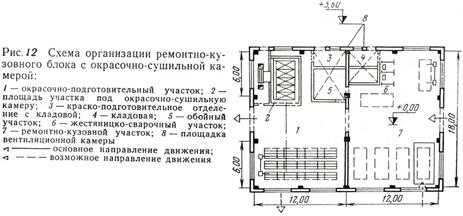

Окрасочный участок располагают в блоке с кузовным и обойным участками (см. рис. 12).

Краскоприготовительное отделение располагают в отдельном помещении рядом с окрасочным отделением, где располагают окрасочно-сушильные камеры.

Отделение подготовительное размещают таким образом, чтобы посты по подготовке автомобилей к окраске находились напротив въезда в окрасочно-сушильную камеру.

Для нанесения антикоррозийных и противошумных покрытий предусматривается отдельный пост, оборудованный подъемником, аппаратурой для нанесения покрытий и передвижной сушильной установкой (рис. 13).
