В код семисегментного индикатора
|
|
|
|
Преобразователь двоично-десятичных чисел
Двоично-десятичные числа часто отображаются с помощью семисегментных индикаторов. Для этого выводимый из компьютера код отображаемой цифры поступает на вход преобразователя, выходы которого a, b, c, d, e, g, f подключаются к
соответствующим входам индикатора (см. рисунок 3.9). Комбинации этих сигналов на входах индикатора вызывает свечение сегментов, образующих изображение цифры.

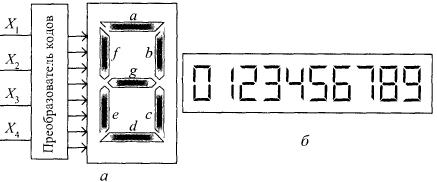

Рисунок 3.9 – Подключение преобразователя в код семисегментного
индикатора (а) и отображение цифр (б)
Соответствие между двоично-десятичным числом и и необходимым для отображения десятичной цифры наборами сегментов представлено в таблице 3.5.3.

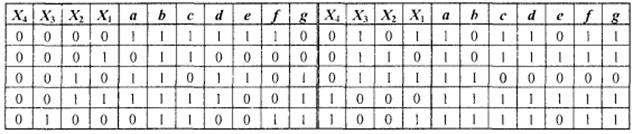

Таблица 3.5.3 – Соответствие между двоично-десятичным
числом и сегментами отображения десятичной цифры
На основе данных таблицы 3.5.3 и после их минимизации получены логические уравнения для сегментов преобразователя кодов:
Схема преобразователя двоично-десятичного кода в управляющие сигналы семисегментного индикатора приведена на рисунке 3.10.
Рисунок 3.10 – Схема преобразователя двоично-десятичного кода
«8421» в семисегментного индикатора (для выходов а, b, c)
Тема 3.4 Сумматоры. Классификация, назначение. Одноразрядный комбинационный полусумматор. Одноразрядный комбинационный полный сумматор. Многоразрядные сумматоры последовательного и параллельного действия. Организация цепей переноса между разрядами. Сумматоры накапливающего типа. Принципы действия, режимы работы, таблицы истинности, электрические параметры, схемы, УГО.
|
|
|
|
|
