Построение продольного профиля тепловых сетей

Согласно [11], продольный профиль участка теплосети строится в вертикальном масштабе 1:50 или 1:100 и в горизонтальном масштабе 1:500 или 1:1000.

На продольном профиле показывают (рис. 9.1):

- отметки поверхности земли (проектные – сплошной линией, натурные – штриховой);

- все пересекаемые инженерные сети и сооружения с отметками верха их конструкции при расположении проектируемой тепловой сети сверху и с отметками низа инженерных сетей и конструкций при нижнем расположении тепловой сети;

- каналы, камеры, ниши П-образных компенсаторов – упрощенными контурными очертаниями внутренних и наружных габаритов с указанием осей труб (трубопроводы в каналах, камерах и нишах не изображают);

- неподвижные опоры – условным графическим изображением.

Под профилями сетей помещают таблицу, в которой указывают:

- проектную отметку земли;

- натурную отметку земли;

- отметку верха канала или верха изоляции трубопровода бесканальной прокладки (отметку верха несущей конструкции при надземной прокладке);

- отметку оси трубопровода;

- уклон и длину участка трубопровода;

- номер поперечного разреза и внутренний размер канала;

- развернутый план.

При построении продольного профиля необходимо соблюдать допустимые расстояния от конструкций тепловой сети до инженерных коммуникаций [13, прил. 6, 7]. Заглубление тепловых сетей от поверхности земли или дорожного покрытия следует принимать не менее: до верха перекрытий каналов и тоннелей – 0,5 м (0,3 м при вводе в здание); до верха перекрытий камер – 0,3 м; до верха оболочки бесканальной прокладки – 0,7 м (0,5 м при вводе в здание) [13, прил. 6].

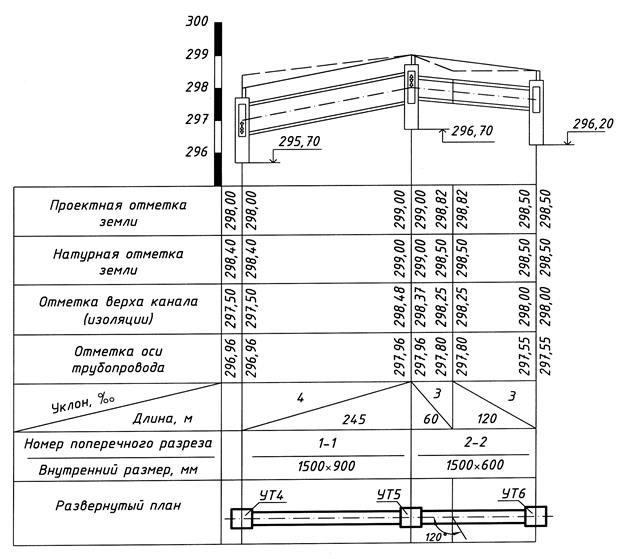

Рис. 9.1. Продольный профиль тепловой сети.

Количество сопряжения участков с обратными уклонами должно быть наименьшим. Уклон трубопроводов независимо от способа прокладки должен составлять не менее 0,002. При прокладке трубопроводов по конструкциям мостов при пересечении рек, оврагов допустимо уклон трубопровода не предусматривать.

В самых низких точках трубопроводов устраивают спускные устройства, а в самых высоких – воздушники.
