Пример 2. Теплообмен при обтекании тупоконечной пластины




Проведем моделирование теплообмена при обтекании тупоконечной пластины турбулентным потоком. Геометрия расчетной области и заданные граничные условия представлены на рис. 7.11. Контуры функций тока для 2-х МТ представлены на рис. 7.12.





Рис. 7.11 Геометрия расчетной области и заданные граничные условия



Рис. 7.12 Контуры функций тока при обтекании «тупой» пластины при расчете со стандартной (St k-e) и RNG k-e МТ

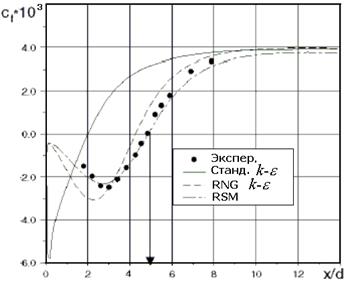

На рис. 7.13 представлено распределение коэффициента трения по длине пластины. Из анализа представленных данных видно, что наиболее точно экспериментальные данные описывает RSM МТ. В эксперименте точка присоединения наблюдалась при x/d=4,7. Расчет с данной МТ дает аналогичный результат. RNG k-e МТ немного уменьшает зону отрыва, однако делая его более интенсивным.

Стандартная k-e МТ практически игнорирует зону отрыва. Для анализа этой осрбенности проведем сравнение изолиний генерации кинетической энергии турбулентности, представленных на рис. 7.14.

Из рис. 7.14 видно, что стандартная k-e МТ существенно завышает генерацию КЭТ, значительно повышая турбулентную вязкость в решении и уменьшая таким образом отрывную зону.





Рис. 7.13 Распределение коэффициента трения по длине пластины







Рис. 7.14 Сравнение изолиний генерации кинетической энергии турбулентности
