Основное окно программы

Описание интерфейса пользователя

Виды исследований

В автоматизированном лабораторном стенде реализовано несколько подходов к выполнению лабораторной работы. Вид исследований определяется выбранной схемой.

Схема измерений №1. Предназначена для изучения источников методической и инструментальной погрешности измерений с использованием элемента Холла. Различные функциональные зависимости регистрируются “по точкам”. Позволяет определить тип основных носителей заряда в полупроводнике, а также рассчитать значения удельного сопротивления, удельной электропроводности исследуемого образца, концентрацию и подвижность носителей заряда при комнатной температуре.

Схема измерений №2. Служит для наблюдения и регистрации семейства зависимостей э.д.с. Холла от индукции при фиксированных значениях тока и температуры. Позволяет сравнить вид характеристик двух элементов Холла, имеющих различное применение. Расчеты электрофизических параметров при использовании данной схемы не целесообразны.

Схема измерений №3. Предназначена для регистрации “по точкам” температурной зависимости э.д.с. Холла при фиксированных значениях тока и индукции. Позволяет рассчитать и построить в виде графиков температурные зависимости удельного сопротивления, удельной электропроводности, концентрации и подвижности носителей заряда, а также определить ширину запрещенной зоны материала элемента Холла. С целью повышения точности измерений электрофизических параметров, в этой схеме производится автоматическая компенсация начального значения ЭДС Холла. В этом случае реализуется возможность проконтролировать соответствие параметров, рассчитанных на основе результатов эксперимента, справочным данным.

Внешний вид программы общения с пользователем организован как работа за классическим измерительным стендом, оснащенным различными источниками воздействия и регистрирующими измерительными приборами. Можно сказать, что эти устройства реально реализованы в измерительном блоке, но не имеют отдельных корпусов и индицирующих устройств. Последние представлены только на экране компьютера.

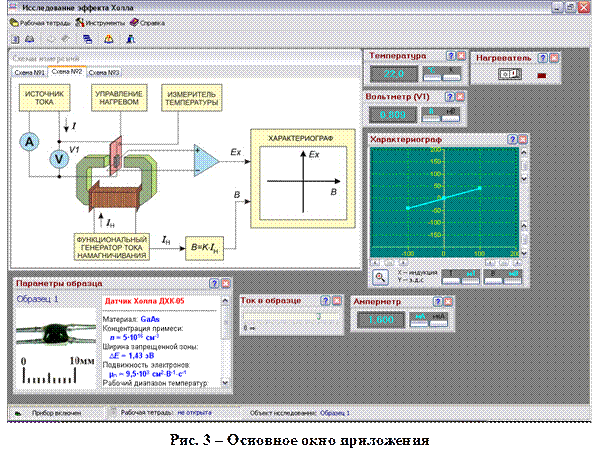

Основное окно программы общения с пользователем показано на рисунке 3. Центральное место занимает упрощенная схема измерений, которая реализована в реальном измерительном блоке. Таких схем можно выбрать три – либо при помощи команд меню, либо при помощи панели инструментов окна.

На каждой схеме присутствует свой набор управляющих и регистрирующих инструментов. Внешний вид приборных панелей, естественно, отличается от реально существующих приборов. Более того, на них есть специальные кнопки, которых в принципе не бывает на реальных устройствах: например, кнопка «Справка» , позволяющая получить справочную информацию о данном приборе.
