Управляющие и регистрирующие инструменты

На каждой измерительной схеме присутствует свой набор инструментов. Их можно разделить на управляющие и регистрирующие. Управляющие инструменты – это инструменты, связанные с источниками воздействия; регистрирующие инструменты – это измерительные приборы, которые представляют измеренные данные.

Управление нагревом. Этот элемент предназначен для включения (выключения) нагрева, рисунок 8

Чтобы включить (или выключить) нагреватель, следует щелкнуть на выключателе левой кнопкой «мыши». Светодиод индицирует состояние включения (выключения) нагрева.

Примечание. Если температура достигает предельной для измерительного блока, нагрев автоматически выключается независимо от положения выключателя.

Источник тока. Предназначен для изменения тока через образец, рисунок 9.

Позволяет при помощи ползунка изменять значение силы тока через образец от нуля до максимального значения. Максимальное значение силы тока определяется образцом, включенным в измерительном блоке лабораторного стенда. Обычно это значение около 3 мА. Передвигать ползунок можно либо с помощью «мыши» (нажав на левую кнопку и, не отпуская кнопку, перемещая «мыши»), либо с помощью стрелок на клавиатуре.

Функциональный генератор схемы №1. Предназначен для изменения тока через катушку, создающую магнитное поле в образце, рисунок 10

Позволяет при помощи ползунка изменять значение силы тока через катушку, создающую магнитное поле в образце, изменяя, таким образом, магнитную индукцию. Магнитная индукция может изменяться от отрицательного до положительного максимального значения. Максимальное значение определяется конкретной реализацией измерительного блока лабораторного стенда. Обычно это значение около 0,15 Т.

Передвигать ползунок можно либо с помощью «мыши» (нажав на левую кнопку и, не отпуская кнопку, перемещая «мыши»), либо с помощью стрелок на клавиатуре.

Функциональный генератор схемы №2. Предназначен для пилообразного изменения тока через катушку, создающую магнитное поле в образце, рисунок 11

Генератор работает в измерительной схеме, в которой в качестве регистрирующего прибора применяется характериограф. Поэтому, появляется необходимость в периодическом линейном (пилообразном) изменении тока через катушку. По такому же закону будет изменяться и магнитная индукция. График одного периода работы генератора изображается на диаграмме рабочего окна.

С помощью ползунка можно изменять амплитудное значение силы тока (а, значит, и магнитной индукции) от нулевого до максимального значения. Максимальное значение магнитной индукции определяется конкретной реализацией измерительного блока лабораторного стенда. Обычно это значение около 0,15 Т.

Передвигать ползунок можно либо с помощью «мыши» (нажав на левую кнопку и, не отпуская кнопку, перемещая «мыши»), либо с помощью стрелок на клавиатуре.

Окошечко с цифрой показывает количество точек в одном периоде работы генератора. Изменить это значение можно, нажимая на кнопки , справа от цифры.

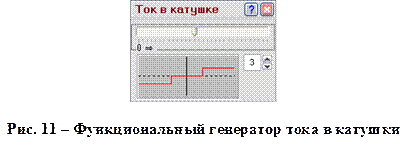

Функциональный генератор схемы №3. Предназначен для изменения тока через катушку, создающую магнитное поле в образце. Генератор задает положительные и отрицательные значения тока одинаковой амплитуды, рисунок 12. По такому же закону будет изменяться и магнитная индукция. График двух периодов работы генератора изображается на диаграмме рабочего окна.

Необходимость такого сигнала связана с тем, что в реальных датчиках Холла существует начальная э.д.с. Холла, т.е. э.д.с. при нулевом значении магнитной индукции (но не нулевом значении тока через образец). Если измерить э.д.с., соответствующее положительному и отрицательному значению, а затем найти среднее значение, то начальная э.д.с. Холла при такой операции вычитается. Поэтому такой генератор применяется в схеме измерений, в которой в качестве регистрирующих приборов используются специальный вольтметр Vs2 и измеритель средней индукции.

Образец. Этот элемент предназначен для отражения информации об объекте исследования, рисунок 13

Информация представляется именно для того образца, который подключен в данный момент в магнитной системе измерительного блока.

Измеритель температуры. Предназначен для измерения температуры. Может работать с двумя различными размерностями: градусы Цельсия и Кельвины, рисунок 14

Амперметр (А). Предназначен для измерения силы тока в образце. Как и у всех регистрирующих приборов, на окне имеется возможность выбора размерности, рисунок 15.

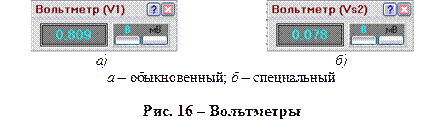

Вольтметр. Измеряет напряжение. На схеме имеются два вольтметра: V1 и V2. Первый из них предназначен для измерения падения напряжения на образце, второй – для измерения э.д.с. Холла. Оба прибора совершенно одинаковы, рисунок 16, а.

Вольтметр специальный Vs2. Предназначен для измерения средней э.д.с. Холла. Как и у простых вольтметров, имеется возможность изменять размерность. Измеряет амплитудные значения положительного и отрицательного импульсов, а затем рассчитывает среднее значение, рисунок 16, б.

Необходимость в таком приборе связана с тем, что в реальных датчиках Холла существует начальная э.д.с. Холла, т.е. э.д.с. при нулевом значении магнитной индукции (но не нулевом значении тока через образец). Если измерить э.д.с., соответствующее положительному и отрицательному значению, а затем найти среднее значение, то начальная э.д.с. Холла при такой операции вычитается. Такой вольтметр используется в схеме измерений, в которой ток через катушку задается функциональным генератором, формирующим импульсы одинаковой амплитуды и чередующейся полярности.

Измеритель индукции. Предназначен для измерения величины индукции магнитного поля. Проградуирован пропорционально силе тока, проходящего через катушку. Как и у всех регистрирующих приборов, имеется возможность выбора размерности, рисунок 17, а.

Измеритель средней индукции. Предназначен для измерения средней величины индукции магнитного поля. Измеряет амплитудные значения положительного и отрицательного импульсов, а затем рассчитывает среднее значение, рисунок 17, б.

Необходимость в таком приборе связана с тем, что в реальных датчиках Холла существует начальная э.д.с. Холла, т.е. э.д.с. при нулевом значении магнитной индукции (но не нулевом значении тока через образец). Если измерить э.д.с., соответствующее положительному и отрицательному значению, а затем найти среднее значение, то начальная э.д.с. Холла при такой операции вычитается. Поскольку индукция магнитного поля меняет при этом знак, то требуется также измерять среднее значение. Такой прибор используется в схеме измерений, в которой ток через катушку задается функциональным генератором, формирующим импульсы одинаковой амплитуды и чередующейся полярности.

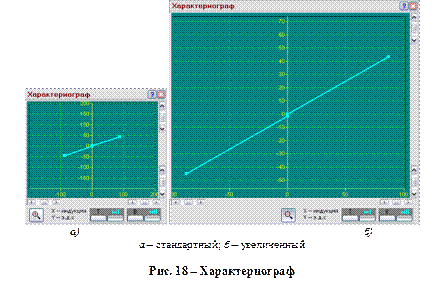

Характериограф. Предназначен для измерения зависимости э.д.с. Холла от индукции магнитного роля, рисунок 18. Как и у всех регистрирующих приборов, на окне имеется возможность выбора размерности (по обеим осям).

В углах области визуального представления измеренного сигнала расположены элементы управления масштабом вывода на экран . Они позволяют легко изменять область представления кривых.

Если размер экрана осциллографа слишком мал, а Вам требуется рассмотреть характеристику более внимательно, можно воспользоваться кнопкой увеличения рабочей панели характериографа , рисунок 18 б.

В процессе наблюдения можно масштабировать изображение, используя элементы управления масштабом окна характериографа, а также курсор «мыши», выделяя левой кнопкой в окне построения графиков прямоугольные области из левого верхнего угла в правый нижний для увеличения масштаба, а из правого нижнего в левый верхний – для возврата к исходному масштабу.

Нажав кнопку , можно вернуться к первоначальному представлению прибора. Конечно, таких элементов управления нет на реальных приборах, но для данных конкретных измерений они более удобны, рисунок 18, а.

Обратите внимание, что при записи данных записываться будут сразу несколько строк значений.
