Стандартные резьбовые крепёжные детали

Обозначение резьбы

Стандартные резьбы изображаются на чертежах одинаково. По условному изображении. Нельзя определить, какой тип резьбы должен быть нарезан на детали. Тип резьбы и её основные размеры указывают на чертежах особой надписью, называемой обозначением резьбы.(см. рис. 2.25 и 2.26).

Примеры условных обозначений резьб общего назначения и некоторых специальных приведены в таблице 2.2.

Таблица 2.2.

Условное обозначение резьб

Болт состоит из головки и стержня с резьбой (см. рис. 2.30)

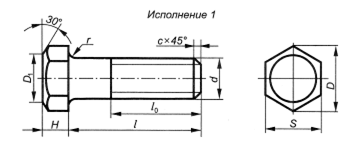

Рис. 2.30. Болт с шестигранной головкой нормальной точности

исполнения 1

Болты с шестигранной головкой нормальной точности могут быть трёх исполнений. Исполнение 2 – с отверстием для шплинта на нарезанной части стержня болта; исполнение 3 – с двумя отверстиями в головке болта.

Винтом называется резьбовой стержень, на одном конце которого имеется головка. Винты изготавливают с головками разных форм: цилиндрической, полукруглой, конической (потайной) и др. Форма и размеры винтов стандартизованы.

Стержень винта может быть двух исполнений (см. рис. 2.31).

Рис. 2.31. Винты исполнений 1 и 2.

Шлиц головки винта может быть прямой в виде прорези, крестообразный, с квадратным или шестигранным углублением.

Основные размеры винтов с цилиндрической головкой приведены в таблицах 2.3.

Таблица 2.3.Основные размеры винтов с цилиндрической головкой, мм

(нормальной точности) (по ГОСТ 1491-80)

Номинальный диаметр резьбы d
Диаметр головки D	12,5	15,0	18,0	24,0	30,0
Высота головки Н	5,0	6,0	7,0	9,0	11,0
Ширина шлица b	2,0	2,5	3,0	4,0	4,0
Глубина шлица h	2,5	3,0	3,5	4,0	4,5
Радиус под головкой R	1,1	1,1	1,6	1,6	2,2
Фаска c	1,6	1,6	2,0	2,0	2,5
Длина резьбы lо

Основные размеры винтов по ГОСТ 17475-80 соответствуют приведенным в таблице 2.3., диаметр головки винта равен 2d.

Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах. Шпильки изготавливают типа А – с одинаковым диаметром резьбы и гладкой части стержня (рис. 2.32а) и типа Б – с диаметром гладкой части стержня меньше диаметра резьбы (рис. 2.32б).

Рис. 2.32 Шпильки типа А и типа Б.

Гайка представляет собой изделие с резьбовым отверстием для навинчивания на болт, шпильку или другую деталь, имеющую аналогичную резьбу. Гайки различают по форме, характеру исполнения, точности исполнения и шагу резьбы.

Наибольшее распространение в промышленности получили гайки шестигранные нормальной высоты трёх исполнений (см. рис. 2.33): с двумя фасками, с одной фаской, без фасок и выступом цилиндрической формы с одного торца.

Рис. 2.33. Гайки

Методические указания по выполнению задания 2.04.

Для выполнения задания необходимо изучить правила оформления сборочных чертежей и спецификаций к сборочному чертежу; порядок выполнения чертежа детали, входящей в состав сборочной единицы.

Перед выполнением задания необходимо выполнить «чтение сборочного чертежа», т.е. определить назначение сборочной единицы, каждой детали, входящей в сборочную единицу и т.п. Следует ответить на следующие вопросы по сборочному чертежу:

1. Как называется изделие, изображённое на сборочном чертеже и какое обозначение имеет сборочный чертеж?

2. Сколько изображений дано на сборочном чертеже?

3. Каково назначение каждого изображения?

4. На каких изображениях показан корпус?

5. Укажите детали, смежные с корпусом?

6. Укажите способы соединения корпуса со смежными деталями?

7. Сколько изображений нужно для корпуса при составлении его чертежа?

8. Дать обозначение резьбы корпуса.

Ответы на вопросы записать в рабочей тетради.

Индивидуальные задания приведены в таблице 2.4., в которой указаны номера рисунков сборочного чертежа и спецификации, а также номера деталей, чертежи которых необходимо выполнить.

Каждая деталь вычерчивается на отдельном листе бумаги. Форматы выбираются самостоятельно с учётом количества изображений и размеров детали с учётом масштаба.

Выполнив чертеж с необходимыми разрезами и сечениями надо проставить размеры, шероховатость поверхностей (ГОСТ 2.309-73, ГОСТ 2789-73, табл.2.1.), в основной надписи указать материал, из которого изготовлена деталь, масштаб изображения. Условное обозначение чертежа принять в соответствии с общими методическими указаниями. Например, номер позиции детали по спецификации 5, тогда условное обозначение на чертеже этой детали:

140448.501з.02.2.04.05

140448 – шифр специальности; 501з - поименный номер студента, выполнявшего работу, 02 – номер варианта, 2 – номер контрольной работы, 04 – номер задания, 05 – номер позиции по спецификации.

Для определения истинных размеров детали, можно воспользоваться коэффициентом искажения размера в результате печати чертежа. Например, размер элемента детали130, этот же размер на чертеже 28. Разделив 130 на 28, получаем коэффициент искажения (в данном случае уменьшения), равный 4,64. Чтобы узнать размеры, не указанные на сборочном чертеже, надо измерить их и полученные величины умножить на 4,64. Размеры можно округлять до целых чисел, кратных 2 или до 0,5.

Методические указания по выполнению задания 2.05(специальность 140448)

Для выполнения задания необходимо изучить правила выполнения схем, основные условные обозначения на электрических схемах. Необходимо знать правила обозначения принципиальных, структурных, функциональных и иных схем.

Например:

- структурные схемы поясняют взаимосвязь основных элементов схемы и их назначение, в условном обозначении имеют цифру 1, например Э1 (схема электрическая структурная).

- функциональные схемы поясняют процессы, протекающие в изделии или его части, в условном обозначении имеют цифру 2.

- принципиальные схемы отражают полный состав элементов изделия и связей между ними и дают детальное представление о принципе его работы, в условном обозначении имеют цифру 3.

Методические указания по выполнению задания 2.05 (специальность 190631).

Для выполнения задания необходимо изучить правила выполнения схем, основные условные обозначения на кинематических схемах.
