По заданным координатам построим горизонтальную и фронтальную проекцию треугольника ABC.

Плоскость АВС является плоскостью общего положения и для решения задачи необходимо перевести ее в частное положение. Для этого построим горизонталь плоскости h (h’’ проведем параллельно оси x, h’ построим, воспользовавшись точками A и 5), и введем новую ось x₁ перпендикулярно h’ (в любом месте чертежа). Затем построим «новую» (четвертую) проекцию треугольника АВС (расстояние по линии проекционной связи от «новой» оси x₁ до четвертой проекции точки равняется расстоянию от «старой» оси x до второй проекции точки). В результате треугольник АВС займет частное положение (все вершины треугольника будут лежать на одной прямой). Проведем еще одну замену плоскостей проекций, введем новую ось x₂ параллельно четвертой проекции ABC (в любом месте чертежа). Найдем пятую проекцию треугольника ABC, которая и будет являться ее истинной величиной (расстояние по линии проекционной связи от «новой» оси x₂ до пятой проекции точки равняется расстоянию от «старой» оси x₁ до первой проекции точки).

Примечания. Работа выполняется на формате А3. Пример выполнения представлен на рис.8.

Задание 5. Сечение поверхности плоскостью.

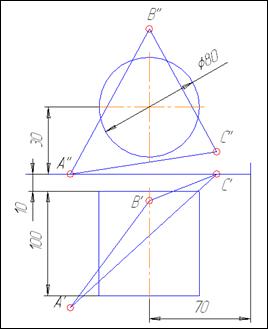

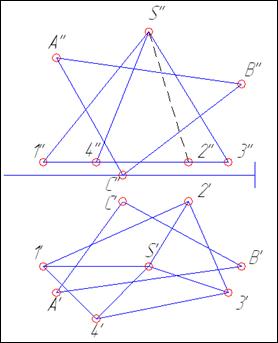

Построить проекции и истинную величину сечения поверхности плоскостью, заданной треугольником ABC и построить развертку поверхности с указанием линии сечения.

Вариант 1 – 10 – сечение пирамиды плоскостью;

Вариант 11 – 20 – сечение конуса плоскостью;

Вариант 21 – 30 – сечение цилиндра плоскостью.
