Проекции прямых уровня

Прямыми уровня называются прямые, параллельные плоскостям проекций. Их основное свойство: отрезки, принадлежащие прямым уровня, на одной из плоскостей проекций (параллельной им) изображаются в натуральную величину, а на второй плоскости проекций изображаются отрезками, параллельными осям.

Угол наклона прямой уровня к одной из плоскостей проекций на другой плоскости проекций изображается в натуральную величину.

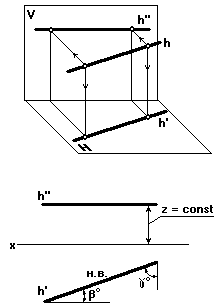

Горизонталь — прямая равных высот (рис. 16)

Это прямая (h), параллельная горизонтальной плоскости проекций.

Поскольку все точки горизонтали одинаково удалены от плоскости H, то фронтальная проекция горизонтали параллельна оси x, а горизонтальная проекция горизонтали равна натуральной величине проецируемого отрезка горизонтали (отмечено Н.В.).

Рис. 16

Угол b— угол наклона горизонтали к фронтальной плоскости проекций, а угол g— к профильной плоскости проекций, причем

Ðb + Ðg = 90^o (рис. 16).

Фронталь — прямая равных глубин (рис. 17)

Это прямая (v), параллельная фронтальной плоскости проекций. Так как все точки фронтали одинаково удалены от вертикальной плоскости V, то горизонтальная проекция фронтали равна натуральной величине проецируемого отрезка фронтали (отмечено Н.В.).

Рис. 17

Угол a — угол наклона фронтали к горизонтальной плоскости проекций, а угол g — к профильной плоскости проекций, причем

Ða + Ðg = 90^o (рис. 17).

Профильная прямая — прямая равных широт (рис. 18)

Это прямая (w), параллельная профильной плоскости проекций.

Поскольку все точки профильной прямой одинаково удалены от плоскости проекций W, то горизонтальная и фронтальная проекции профильной прямой перпендикулярны оси x, а профильная проекция равна натуральной величине проецируемого отрезка этой прямой (отмечено Н.В.) (рис. 18).

Рис. 18

Углы a и b — углы наклона профильной прямой к горизонтальной (H) и фронтальной (V) плоскостям проекций, причем

Ða + Ðb = 90^o.
