КОМПЛЕКСНЫЙ ЧЕРТЕЖ ТОЧКИ И ПРЯМОЙ

План:

3.1. Комплексный чертеж точки

3.2. Проекции прямых общего положения

3.3. Проекции прямых уровня

3.4. Проекции проецирующих прямых

3.5. Определение натуральной величины отрезка прямой общего положения

3.6. Деление отрезка прямой в данном отношениè

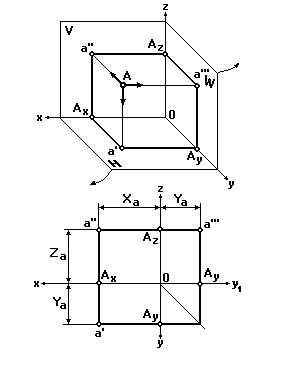

Внутри трехгранного угла, образованного горизонтальной (H), фронтальной (V) и профильной (W) плоскостями проекций, расположим какую-либо точку А (рис. 13).

Рис. 13

Направим проецирующий луч перпендикулярно плоскости V. Точка пересечения этого луча с плоскостью V будет фронтальной проекцией a '' точки A. Спроецируем точку А на плоскость H и получим ее горизонтальную проекцию a '. Проецируя точку А на плоскость W, получим ее профильную проекцию a '''.

Для получения чертежа необходимо все три плоскости V, H и W вместе с построенными на них проекциями совместить в одну плоскость, т.е. развернуть их.

При этом плоскость H поворачивается вокруг оси x на 90 градусов книзу, плоскость W — вокруг оси z на 90 градусов вправо, а плоскость V остается неподвижной (при этом ось y как бы раздваивается).

В результате совмещения получают чертеж точки в трех проекциях. Очертания плоскостей H, V и W на чертеже не показывают.

Линию, связывающую горизонтальную и профильную проекции точки А, представляют двумя отрезками ломаной линии. Вершина ее лежит на биссектрисе угла, образованного осями y и y ₁. Эту биссектрису называют постоянной линией чертежа.

Прямые линии, соединяющие проекции точки и перпендикулярные осям проекций, называют линиями проекционной связи (рис.).

Координатный отрезок, равный превышению точки А над плоскостью H, называют высотой Za (аппликатой) точки А. Координатный отрезок, равный расстоянию от точки А до плоскости V, называют глубиной Ya (ординатой) точки А. Координатный отрезок, равный расстоянию от точки А до плоскости W, называют широтой Xa (абсциссой) точки А.

Горизонтальная проекция точки А определяется на эпюре ее координатами Xa и Ya, а фронтальная — координатами Xa и Za (рис. 13).
