Перегородки предназначены для разделения крупных помещений на более мелкие и относятся к внутренним конструкциям.

Оконные проемы проектируют шириной 3 м, высотой 4,8 м. Оконные проемы имеют двойное остекление.

Размеры ворот принимают — 3 * 4,8 м. Двери промышленных зданий проектируют размером 4,7 * 5,6 м. Эвакуационные двери должны открываться наружу, ширина дверей 1 м.

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

4.1.4 Вспомогательные здания и помещения

Бытовые помещения размещают с учетом максимального приближения их к рабочим местам.

Хранение одежды производится открытым способом на вешалках. Количество мест для хранения одежды принимают равным количеству работающих в смене.

Гардеробные изолированы от гардеробных уличной и домашней одежды.

Предусмотрена комната для приема пищи.

Заводоуправление располагается на заводской территории так, что вход в него с улицы. Цеховые конторы и конструкторские бюро располагаются внутри производственного здания, изолированно от производственных помещений.

Число эвакуационных выходов — один.

1. Место строительства - г. Светлогорск

2. Расчетные температуры наружного и внутреннего воздуха:

t_н^с — самых холодных суток -24 ⁰С;

t_н^п - самой холодной пятидневки -19 ⁰С;

t_в - температура внутри помещения +16°С.

3. Глубина промерзания грунта Н – 0,8 м.

4. Вид и расчетное сопротивление грунта R=20 т/м² (мелкий сухой песок).

5. Размеры здания в осях 60*48 м, высота помещений 7,2 м.

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

6. Стеновой материал — сборные панели.

7. Утеплитель (материал теплоизоляции) покрытия — пенобетон, объем­ная масса 450 кгм³.

8. Конструктивные особенности здания — потолок гладкий.

Расчетная схема стены представлена на рис. 1.

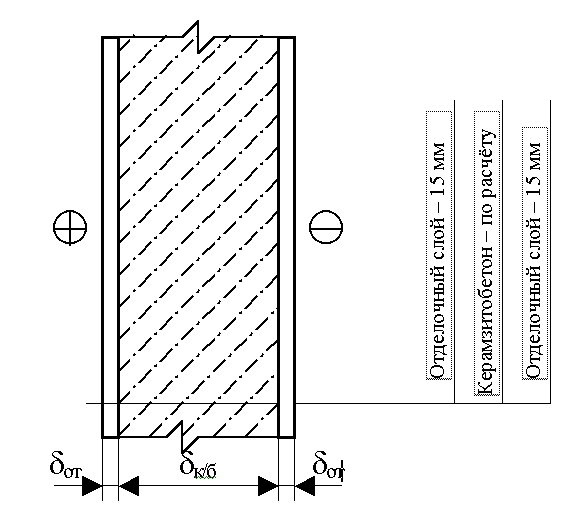

Рис.1. Расчетная схема стены промышленного здания

Определяют сопротивление теплопередаче Rо (тр), которое зависит, глав­ным образом, от места строительства.

где R₀^тр — необходимое (требуемое) сопротивление теплопередаче;

t_в - расчетная температура воздуха внутри помещения, °С;

t_н - расчетная зимняя температура наружного воздуха, °С; принимает­ся в зависимости от массивности конструкции (кирпичная стена) по сомой холодной пятидневке: для легкой (покрытие) — по самым холодным суткам;

для расчета конструкций средней массивности (сборные стеновые панели из

керамзитобетона) в качестве расчетной температуры принимают сред­нюю арифметическую между первыми двумя температурами;

в — коэффициент качества изоляции, равный 1,1 для неуплотняющихся теплоизоляционных материалов с плотностью, равной или менее 400 кг/м ³;

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

в = 1,2 — для теплоизоляционных материалов, подверженных уплот­нению

или усадке (минераловатные плиты, войлоки керамзитовый гра­вий и др.). При расчете толщины кирпичной стены и стен из сборных панелей в = 1,0;

п — коэффициент, зависящий от положения наружной поверхности ограждения относительно наружного воздуха: для стен и покрытий п = 1;

R _в - сопротивление теплоотдачи внутри поверхности ограждения, для стен и покрытий 0,116 (м ² *°С)/Вт

_Dt^н - нормативный перепад между температурой воздуха внутри по­мещения и температурой внутренней поверхности ограждения, принимают по СНиП 11-3-79 (= 7).

R₀^тр= [ (16+21,5)*1*1*0,116] /7 =0,621(м ² *°С)/Вт

t_н= (t_н^с + t_н^п)/2

t_н= (24 +19)/2 = 21,5°С

Толщина наружной стеновой панели, изготовленной из керамзитобетона, определяется по формуле:

δ_п= λ_п [R₀^тр-(R _в+2*R_от +R_н)]

где δ_п – искомая толщина панельной кладки, м;

λ_п – коэффициент теплопроводности панельной кладки =0,33 Вт/(м.°С);

R₀^тр – требуемое (необходимое) сопротивление теплопередачи стены;

R_в, R_н –сопротивление теплоотдаче соответственно внутренней и наружной поверхности стены = 0,116; 0,043 (м ² * °С)/Вт

R_от = δ_от/ λ_от – тепловое (термическое) сопротивление слоя штукатурки

R_от =2*0,015/0,58=0,05 (м²*°С)/Вт

δ_п= 0,33*[0,621- (0,116+0,043 +0,05)] = 0,136 м;

Принимаем стандартное значение толщины стены δ_п =0,2м.

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

4.1.7 Теплотехнический расчет покрытия

Расчетная схема покрытия приведена на рис. 2.

Железобетонная плита d₁=35-40 мм

Теплоизоляция покрытия d₂ по расчету

Цементная стяжка d₃ =30-50 мм

Рубероидный ковер в 3-4 слоя d₄ 1,5´4= 6 мм

d_кр

d_с

d_из

d_ж/б

R₀^тр= [ (16+24)*1*1,2*0,116] /6 =0,93 (м ² *°С)/Вт

t_н= t_н^с

δ_из= λ_из [R₀^тр-(R _в+R_ж/б + R_стяж+ R_кр+R_н)] = λ_из [R₀^тр-(R _в + δ_ж/б/ λ_ж/б + δ_стяж/λ_стяж+ δ_кр/ λ_кр+ R_н)]

В круглых скобках ставят сумму тепловых (термических) сопротивлений всех известных слоев конструкции, кроме слоя теплоизоляции.

λ_из ,λ_ж/б, λ_стяж, λ_кр- коэффициенты теплопроводности материалов;

δ_ж/б,δ_стяж, δ_кр– толщина слоев, входящих в покрытие.

δ_из= 0,174* [0,93 – (0,116 + 0,04/1,69 + 0,05/0,58 + 0,006/0,17 + 0,043)] =

= 0,108 м

Т.к. стандартный размер плит из пенобетона заводского изготовления составляет 80 – 200 мм, принимаем один слой d_{из.станд}=120 мм.

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

4.1.8 Расчет фундамента под пристенную колонну

Расчетная схема фундамента приведена на рис. 3.



H- 850



H





b

a

подошва

отметка по расчету

-1000

-900

-150

±0.0

обрез

уступы

колонна

c

P

Рис. 3. Расчетная схема определения ширины и высоты уступов фундамента при осевой нагрузке не него

Определяют площадь и ширину квадратной подошвы фундамента при осевой нагрузке по следующим формулам, если размер колонны 0,4 * 0,4 м:

F= Р/(R-К* y*H),

a²=F,

где F - площадь подошвы фундамента, м²;

P- нагрузка, передаваемая от наземной части здания на фундамент ко­лонны (для одноэтажных зданий с сеткой колонн 6*12 м принимают в среднем 50 т);

R - расчетное сопротивление грунта, т/м²;

к - коэффициент, учитывающий форму фундамента и соотношение объемных весов грунта и материала фундамента, к =0,85;

у - плотность материала фундамента, для железобетонного фундамента у=2,5 т/м³;

Федотова И.А. дот ва И А.

Виноградов Ю.Н.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

Н - глубина заложения подошвы фундамента, м. Должна быть равной глубине промерзания грунта, а для пучинистых (влажных) грунтов на 0,5 м ниже глубины промерзания. К пучинистым грунтам не относятся крупно-зернистый песок и песок средней крупности;

а - ширина квадратной подошвы фундамента, м (обычно округляется до 1.3; 1.5; 1,7; 1.9 и 2,0 м).

F=50/(20 - 0,85*2,5*1,5)= 2,97 м²

а=1,72 м.

Принимают а_станд = 1,9 м.
