Проверка прочности шпоночных соединений. Шпонки призматические со скруглёнными торцами
Шпонки призматические со скруглёнными торцами. Размеры сечений шпонок и пазов и длины шпонок – по ГОСТ 23360–78. Материал шпонок – сталь 45 нормализованная. Напряжения смятия и условие прочности по формуле:
Допускаемые напряжения смятия при стальной ступице.
σcм.adm = 100…..120 Мпа
Ведущий вал: d=20мм; bхh=6х6мм; t1=3.5мм; длина шпонки L=25мм; момент на ведущем валу Те1=54.4Н·мм.
σcм maх < σcм.adm
0.147 <110
Ведомый вал: Из двух шпонок – под зубчатым колесом и на выходном конце вала – более нагружена вторая (меньше диаметр вала и поэтому меньше размеры поперечного сечения шпонки). Проверяем шпонку на выходном конце вала: d=20мм; bхh=6х6мм; t1=3.5мм; длина шпонки L=25мм; момент Те2=146.2Н·мм.
σcм max < σcм.adm 0.307<110 8 Уточнённый расчёт валов 8.1 Ведущий вал Выполнение уточнённого расчёта ведущего вала не имеет смысла, так как его диаметр был преднамеренно увеличен для того, чтобы соединить вал двигателя и выходной конец ведущего вала стандартной муфтой, чем был обеспечен запас прочности.
8.2 Ведомый вал Составляем расчётную схему нагружения вала, используя значения реакций опор в двух плоскостях, полученные при подборе подшипников. Устанавливаем два предполагаемых опасных сечения, подлежащих проверке на усталостную прочность: сечение А-А, проходящее через середину венца зубчатого колеса (dk2=41.4мм), и сечение Б-Б, проходящее через опору у выходного конца вала (dп2=35мм). Для этих сечений соблюдается условие:
S ≥ Sadm
где Sadm -заданный или требуемый коэффициент запаса прочности. Sadm = 1,3….2,1[6,с.145]. S -расчётный коэффициент запаса прочности

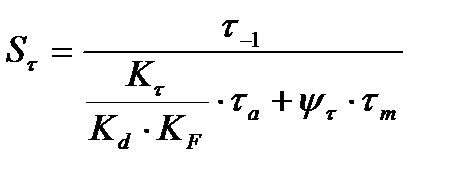

где Sσ, Sτ –коэффициенты запаса прочности по нормальным и касательным напряжениям, определяемые по зависимостям:
где σ-1 и τ–1 –пределы выносливости гладких стандартных цилиндрических образцов при симметричном цикле изгиба и кручения.
Для углеродистых конструкционных сталей
σ-1= 0,43 · σu τ–1= 0,58 · σ-1
Для стали 45 σu=..560МПа.
σ-1 = 0,43 · 560= 240,8МПа τ–1 = 0,58 ·240,8= 139,7МПа
σа и τа –амплитуды напряжений цикла; σm и τm –средние напряжения цикла; Ψσ и Ψτ –коэффициенты чувствительности материала к асимметрии цикла напряжений; где Кσ и Кτ -эффективные коэффициенты концентраций напряжений; Кd –коэффициент влияния абсолютных размеров поперечного сечения; КF –коэффициент влияния параметров шероховатости поверхности. В расчётах валов принимают, что нормальные напряжения изменяются по симметричному, а касательные по отнулевому циклу. Для симметричного цикла:
σm = 0 σa =σu= Mu/Wxнетто
где Ми – результирующий изгибающий момент,

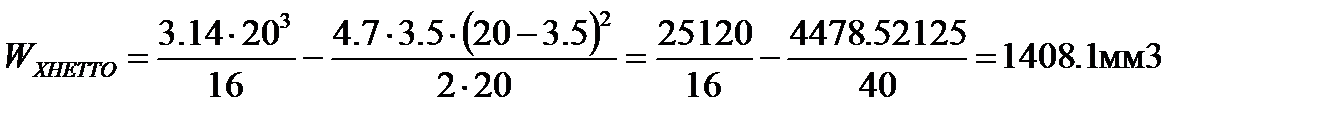

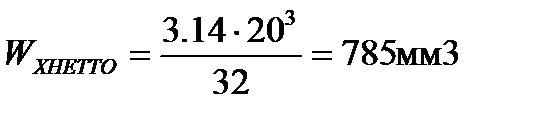

где Мх, Му - изгибающие моменты в горизонтальной и вертикальной плоскостях; Wхнетто –осевой момент сопротивления сечения при изгибе. Для отнулевого цикла:
τа = τm = τ/2 = T/2Wpнетто
где Т –крутящий момент; Wрнетто –полярный момент сопротивления сечения при кручении.
Сечение А-А: Концентратор напряжений – шпоночный паз. Кσ =1.64; Кτ =1.44; Кd=67.5; КF=1.25; ψσ =0,2; ψτ=0,1
Сечение Б-Б: Концентратор напряжений – прессовая посадка. Кσ/Кd =0.024; Кτ/Кd=0.021; КF =1.25; ψσ =0,2; ψτ=0,1
Для определения изгибающих моментов строим эпюры моментов в горизонтальной и вертикальной плоскостях.
Горизонтальная плоскость: МxI = 0; МxII = Rx3· L2 = 587.7·55= 32323.5Н·м; МxIII = Rx3 · 2L2 + Ft · L2 =587.7·2·55+1766·55=161777Н·м; МxIII (спр) = Fm· L3 = 451.1·72=32479.2Н·м; МxIV =0.
Вертикальная плоскость: МyI =0; МyII =Ry3·L2 = 324.48·55 = 17846.4Н·м; МyII(c)=Ry3·L2 + m = 324.48·55+2.8 = 17852Н·м; МyII (спр) =Ry4·L2 = 343.391·55 = 18886.505Н·м; МyIII=0.
Из эпюр: Сечение А-А: МU1Г=161777H·м; МU1B=32479.2H·м. σ u =560 МПа; τ= 25 МПа.
Сечение Б-Б: МU2Г=1471,1Н·м; МU2B=0; МU2=MU2Г =1478,2.H·м. σu=560 МПа; τ= 25 МПа.

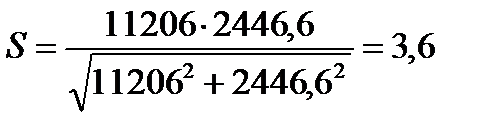

S >Sadm
3,6 >1,3
