Коромысла клапанов

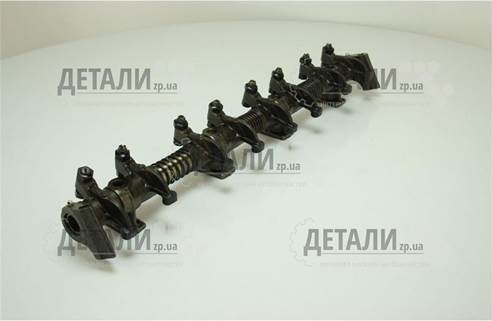

Коромысла клапанов расположены в головке блока. Коромысла представляют собой рычаги, качающиеся на общей оси, закрепленной четырьмя болтами на головке. Они передают усилие от штанг толкателей на клапана.

Коромысла клапанов стальные литые. В отверстие ступицы впрессована втулка, свернутая из листовой оловянистой бронзы. На внутренней поверхности втулки сделана канавка для равномерного распределения масла по всей поверхности и для подвода его к отверстию в коротком плече коромысла. Длинное плечо коромысла заканчивается закаленной цилиндрической поверхностью, опирающейся на торец клапана, а короткое плечо резьбовым с отверстием для регулировочного винта. Регулировочный винт имеет шестигранную головку со сферическим углублением для штанги, а с верхнего конца - прорезь для отвертки. Сферическое углубление соединено сверлеными каналами с проточкой на резьбовой части винта. Проточка на винте приходится против отверстия в плече коромысла, т. е. находится примерно посередине высоты резьбовой бобышки короткого плеча коромысла. Масло в этом случае беспрепятственно проходит из канала коромысла в канал винта. Регулировочный винт стопорится контргайкой. Коромысла опираются на стальную полую ось. Ось закреплена на головке цилиндров при помощи четырех стоек из ковкого чугуна и шпилек, пропущенных через стойки. Задняя стойка имеет на плоскости, прилегающей к головке цилиндров, паз, совпадающий со сверлением в головке. По этому сверлению и пазу масло подводится из канала в головке в полость оси коромысел. Остальные три стойки фрезерованного паза не имеют (поэтому их нельзя ставить на место четвертой стойки). От осевого перемещения коромысла удерживаются распорными пружинами, прижимающими коромысла к стойкам.

Крайние коромысла удерживаются от перемещения плоскими пружинами, которые закреплены на концах оси при помощи шайб и шплинтов, пропущенных через ось. Для увеличения износостойкости наружная поверхность оси под коромыслами закалена. Под каждым коромыслом в оси сделано отверстие для смазки.
Тарелка впускного клапана имеет диаметр 47 мм, а выпускного - 36 мм. Угол седла обоих клапанов 45°. Высота подъема клапанов 9,5 мм. Впускной клапан открывается с опережением на 12° до прихода поршня в в.м.т., закрывается с запаздыванием на 60° после прихода поршня в н.м.т. Выпускной клапан открывается с опережением на 54° до прихода поршня в н.м.т. и закрывается с запаздыванием на 18° после прихода поршня в в.м.т. Указанные фазы газораспределения действительны при зазоре между коромыслом и клапаном, равном 0,45 мм. Рабочий зазор между коромыслом и клапаном должен быть для первого и восьмого клапанов в пределах 0,30-0,35 мм, для всех остальных - 0,35-0,40 мм. Зазоры проверяют и устанавливают на холодном (20°С) двигателе. При увеличенных зазорах возникает стук клапанов, а при уменьшенных возможно неплотное прилегание клапана к седлу и прогорание клапана.
На конце стержня клапаном сделана выточка для сухариков тарелки пружины клапана, а на стержне впускных клапанов имеется еще выточка длямасло отражательного колпачка. Пружина клапана с переменным шагом витков изготовлена из термически обработанной высокопрочной проволоки и подвергнута дробеструйной обработке. Пружина опирается на головку цилиндра через стальную опорную шайбу концом, имеющим меньший шаг витков. Тарелки пружины клапана изготовлены из стали. Клапаны работают в металлокерамических направляющих втулках. Втулки изготовлены прессованием с последующим спеканием из смеси железного, медного и графитового порошков и обработаны окончательно после запрессовки в головку. Антифрикционные качества таких втулок высоки. Втулка впускного клапана снабжена стопорным кольцом, препятствующим самопроизвольному перемещению втулки в головке. Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем впускного клапана в цилиндр, на стержень клапана под тарелкой пружины надет маслоотражательный колпачок, изготовленный из маслостойкой резины.
Распределительный механизм закрыт сверху крышкой коромысел, штампованной из листовой стали. Крышка коромысел крепится через резиновую прокладку к головке цилиндров шестью винтами
