Расчет средней мощности машины

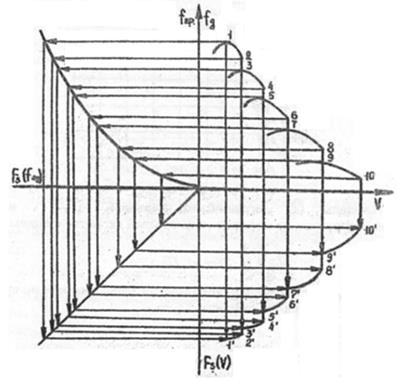

Тяговая характеристика прямолинейного движения позволяет рассчитать среднюю скорость машины. Для определения средней скорости используется графо-аналитический метод. Средняя скорость находится в следующей последовательности. Строятся оси координат (рисунок 2.3). Рисунок 2.3 – Построение функции распределения
Рисунок 2.4 – Функция распределения скорости по пути
В первом квадранте строится тяговая характеристика прямолинейного движения машины. Во втором квадранте строится функция распределения коэффициента сопротивления прямолинейного движения по пути Fs(fгр) (рисунок 2.4). В третьем квадранте проводится прямая под углом 45° к осям. После этого осуществляется графическое перемножение. В результате графического перемножения в четвертом квадранте получается функция распределения скорости по пути Fs (V). Площадь Q, ограниченная функцией Fs (V) и осями координат, пропорциональная средней скорости машины, т.е.
, (2.22)
где – масштаб функции распределения скорости по пути; – масштаб скорости.
