Выбор элементной базы. Проэктирование лабораторного стенда

Проэктирование лабораторного стенда

Приобрели плату для быстрого макетирования BreadBoard, набор соединительных проводов и модуль питания 5V/3,3V.

Беспаечная макетная плата MB-102 на 830 точек

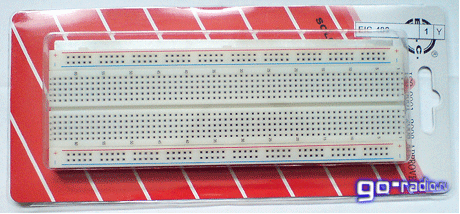

Рисунок 3 - Беспаечная макетная плата МВ-102

Для налаживания и тестирования, самодельных электронных устройств, радиолюбители используют макетные платы. Применение макетной платы позволяет проверить, наладить и протестировать схему ещё до того, как устройство будет собрано на готовой печатной плате. Это позволяет избежать ошибок при конструировании, а также быстро внести изменения в разрабатываемую схему и тут же проверить результат. Понятно, что макетная плата, безусловно, экономит кучу времени и является очень полезной в мастерской радиолюбителя.

Достоинство беспаечной макетной платы:

– это отсутствие процесса пайки при макетировании схемы;

- значительное сокращение процесса макетирования и отладки устройств.

Беспаечная макетная плата состоит из пластмассового основания (ABS пластик) в котором имеется набор токопроводящих контактных разъёмов. Этих контактных разъёмов очень много. В зависимости от конструкции макетной платы контактные разъёмы объединяются в строки, например, по 5 штук. В результате образуется пятиконтактный разъём. Каждый из разъёмов позволяет подключать к нему выводы электронных компонентов или токопроводящих проводников диаметром, как правило, не более 0,7 мм.

Контактные разъёмы выполнены из фосфористой бронзы и покрыты никелем. Благодаря этому, контактные разъёмы (точки) рассчитаны на 50 000 циклов подключения/отключения. Контактные разъёмы позволяют подключать выводы радиодеталей и проводники диаметром от 0,4 до 0,7 мм.

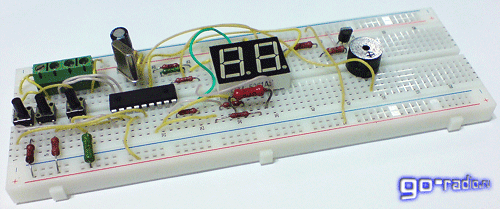

А вот так выглядит отладочная плата для микроконтроллеров серии Pic, собранная на беспаечной макетной плате.

Рисунок 4 – Собранная схема на беспаечной макетной плате

Как видим, беспаечная макетная плата позволяет устанавливать резисторы, конденсаторы, микросхемы, светодиоды и индикаторы. С помощью беспаечной макетной платы изучение электроники превращается в увлекательный процесс. Принципиальные схемы собираются на макетке без лишнего труда.

Блок питания для телефона

Рисунок 5 - зарядное устройство от мобильного телефона Nokia-AC-3E

В качестве питания нашей микросхемы мы решили использовать зарядное устройство от мобильного телефона Nokia-AC-3E. Его принципиальная схема изображена рисунке 6.

Рисунок 6 – Принципиальная схема зарядного устройства от мобильного телефона Nokia-AC-3E

Дешифраторы - Демультиплексор

Демультиплексор - это функциональный узел, осуществляющий управляемую коммутацию информации, поступающую по одному входу, на N выходов. Таким образом, демультиплексор реализует операцию, противоположную той, которую выполняет мультиплексор.

Обобщённая схема демультиплексора приведена на рисунке 7. В общем случае число выходных линий N определяется количеством Демультиплексор n и равно .

Для случая n=2 функционирование демультиплексора осуществляется в соответствии с таблицей истинности, приведённой на рисунке 8.

Рисунок 7 - Обобщённая схема демультиплексора

Рисунок 8-

Функциональная схема 4-х канального демультиплексора

Таблица 1 – Таблица истинности 4-х канального демультиплексора

Из таблицы истинности записываем характеристические уравнения демуль-типлексора:

Соответствующая этим уравнениям функциональная схема демультиплексора приведена на таблице 1. Она имеет в своём составе два инвертора и четыре элемента «И».

Сравнивая таблицы истинности и функциональные схемы демультип-лексора и дешифратора, легко увидеть схожесть их функций. Если функ-ция X =1 постоянно, то демультиплексор выполняет функции дешифратора. Учитывая схожесть выполняемых функций, микросхемы дешифраторов и демультиплексоров имеют одинаковое условное обозначение – ИЕ, называются «Дешифратор – демультиплексор» и могут выполнять функции и дешифратора и демультиплексора.

В качестве примера рассмотрим микросхему К155ИД4, условно-графическое обозначение (УГО) которой приведено на рисунке 9,а. Это сдвоенный 4 – канальный дешифратор –демультиплексор. Каждая секция имеет один информационный вход (D и ), один вход разрешения , четыре выхода и два общих адресных входа Возможные способы включения и режимы работы показаны на рисунке 9,б.

Рисунок 9 - Микросхема К155ИД4

а) и возможные режимы её работы б)

Наличие у МС прямого и инверсного информационных входов позволяет простым их объединением получить третий адресный разряд а3,, а двух инверсных входов разрешения – общий вход разрешения дешифратора 3:8 или информационный вход демультиплексора 1:8.

Рассмотренную выше микросхему дешифратора К155ИД4 можно использовать в качестве демультиплексора с форматом 1:16. При этом входы разрешения дешифрации используются в качестве основного информационного входа Х, а адресные входы и выходы используются по прямому назначению.
