Індукційна система

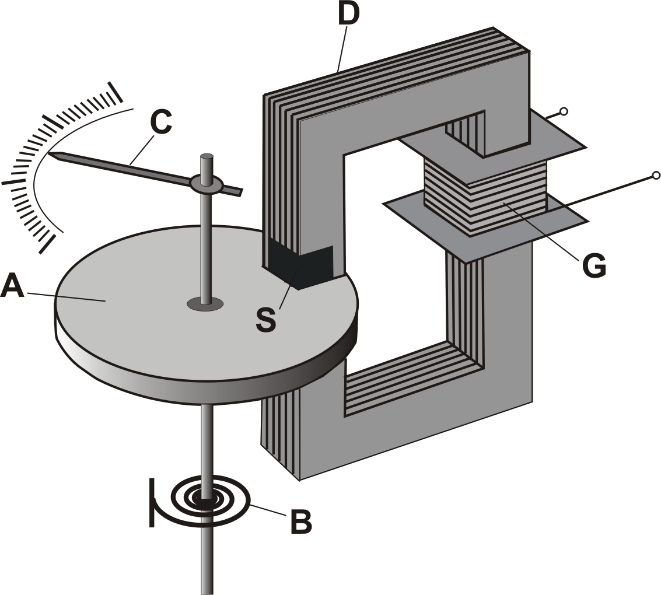

Мал. 1.6 (Індукційна система)

Будова приладів індукційної системи заснована на взаємодії струмів, що індукуються в рухомій частині приладу, з магнітними потоками нерухомих електромагнітів. Схематичне зображення такого приладу приведене на рис. 1.6.

Алюмінієвий диск А жорстко скріплений з віссю, на якій закріплена пружина В і стрілка С. Цей диск може переміщатися в повітряній щілині електромагніту D з обмоткою G. Частина поверхонь обох полюсів електромагніту прикривається мідними або алюмінієвими пластинками S, тобто, ці пластинки виконують роль електромагнітних екранів. Змінний струм, що проходить по обмотці котушки G, створює магнітний потік, який екранами розділяється на два потоки, зсунуті між собою за фазою на деякий кут. Внаслідок цього на диск буде діяти обертовий момент.

До індукційної системи відносяться електричні лічильники змінного струму. Використовуються також і ватметри цієї системи. Щодо амперметрів і вольтметрів індукційної системи, то вони мають дуже обмежене використання.

Мал. 1.7 (Індукційна система)

Електричний лічильник (рис. 1.7) складається з двох електромагнітів 1 і 2, між полюсами яких може вільно обертатись алюмінієвий диск 4 (в електричних лічильниках протидіючий момент, що створюється спіральною пружиною, відсутній).

На осердя 1 електромагніту насаджено котушку з малою кількістю витків, виготовленою з товстого дроту. Цю котушку вмикають в коло електромережі послідовно з тією ділянкою кола, де необхідно виміряти витрачену електричну енергію. На електромагніт 2 насаджена ще одна котушка з великою кількістю витків з тонкого дроту, яку вмикають паралельно до вказаної ділянки кола. Коли пропускати змінний струм по цих котушках, утворюються два змінні магнітні потоки, які пронизують диск та індукують у ньому вихрові струми. Внаслідок взаємодії вихрових струмів з магнітними потоками електромагнітів диск починає обертатись. Магнітний потік котушки, ввімкненої послідовно, пропорційний величині струму I, а магнітний потік котушки, ввімкненої паралельно, пропорційний напрузі U. Оскільки обидва потоки діють на диск одночасно, тому швидкість його обертання в кожний момент часу пропорційна і величині струму I, і напрузі U, тобто, потужності P=IU. Кількість обертів диску пропорційна електричній енергії W=IUt, що споживається, і фіксується лічильним механізмом.

В приладах індукційної системи використовується електромагнітне заспокоєння, яке здійснюється за допомогою постійного магніту 3, між полюсами якого обертається диск. Індукційні стуми, що виникають при русі диска, створюють гальмуючий момент.

Відмінною особливістю приладів індукційної системи є те, що вони можуть використовуватися тільки при вимірюваннях у колах змінного струму. Крім цього, індукційними приладами можна користуватись тільки при цій частоті струму, для якої вони проградуйовані.
