Опис алгоритму роботи бачка для проявки фото

Вступ

Проявка фотоплівки є дуже складним фізико-хімічним процесом. Для забезпечення його правильного проходження і отримання відбитків найкращої якості важливо в процесі проявки фото витримати задану температуру розчину проявника а також точний час витримування фотоплівки у розчині проявника та фіксатора.

Завданням курсової роботи є розробити програму для управління процесом проявки фотоплівки та відображення процесу проявки на лабораторному стенді.

Для автоматизації цього процесу використаємо мікропроцесорну систему на базі MCS-51. В «обов'язки» системи буде входити контроль поточного рівня розчину в бачку(наповнення і злив розчину), температури розчину, відлік часу перебування фотоплівки у кожному розчині. Також у задачі системи буде покладено провести певну кількість промивок фотоплівки після закінчення процесу проявки.

Робота складається з 3 розділів.

В І розділі проаналізовано та сформульовано поставлену задачу для курсової роботи, описано технологічний процес та алгоритм роботи бачка для проявки фотоплівки, розроблено його математичну модель, розраховано його часові параметри.

В наступному ІІ розділі описано апаратне забезпечення, що використовується для реалізації курсової роботи. Описано його принцип роботи, інтерфейс та основні елементи.

ІІІ розділ складається з опису алгоритму керування бачком для проявки, алгоритмів розроблених підпрограм та загальної програми керування.

Загальний об’єм роботи становить 41 сторінка, 11малюнків, 5 таблиць.

Список літератури містить 7 найменувань.

Розділ I. Аналіз та формалізація поставленої задачі

1.1 Постановка задачі

Таблиця 1.1.

Варіант завдання на курсову роботу

№	Об’єм, л (інд)	Швидкість заповнення л/хв.	Індикатор заповнення	Т проявки (індикатор)	Швидкість нагріву	Індикатор нагріву	Час проявки (відлік часу)	Фіксаж (відлік часу)	Кількість промивки (лічильник)	Швидкість зливу л/с
	Етап	Наповнення бачка	Проявка фотоплівки	Фіксація	Промивка
			Знакосинтезую-чий		1,3 град/с	Семисегм. дин	35 с	14 с

Завдання для курсової роботи передбачено розробку мікропроцесорної системи керування фотобачком. В якості апаратних засобів симуляції бачка запропоновано використати лабораторний навчально-відлагоджувальний стенд …….. Технологічний процес проявки плівки складається з таких етапів: наповнення бачка проявником, його нагрівання, витримування фотоплівки у проявнику заданий час, його злив, наповнення фіксажем та витримка у ньому, злив фіксажу та двократна промивка фотоплівки.

Початкові умови процесу:

- Рівень розчину у резервуарі – 0.

- Температура розчину рівна температурі навколишнього середовища – 20 °С.

Після початку процесу рівень розчину починає зростати зі швидкістю 6л/хв.(16,67 мл/с), про що свідчить засвічення світлодіодів на знакосинтезуючому індикаторі: 1 л – світиться один нижній лівий світлодіод, 2л – світиться два і так далі кожний світло діод відповідає за заповнення на 1 л, тобто при заповненні на 25 л буде світиться нижніх 5 нижніх рядків світлодіодного індикатора. Після завершення наповнення МПС вмикає нагрівник і температура починає зростати. Цей процес можна спостерігати на семисегментному динамічному індикаторі, де буде виводитись значення температури. Після завершення нагрівання запускається зворотній відлік часу проявки. Після закінчення проявки розчин зливається і бачок наповнюється фіксажом. Останнім етапом є промивка, яка являє собою процес наповнення і зливання розчину 2 рази.

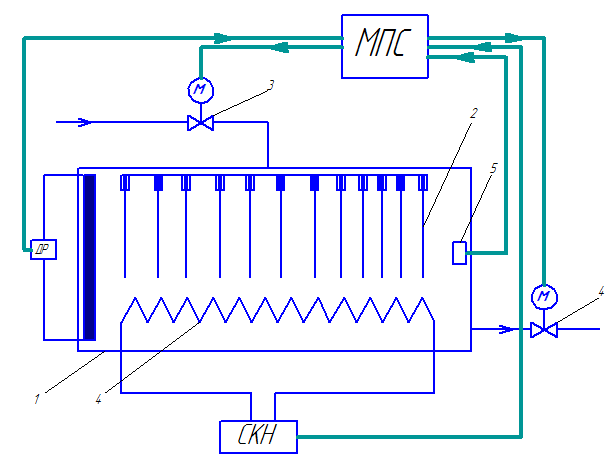

Рис.1.1.С истема керування процессом проявки фотоплівки

1 – резервуар, 2 – фотоплівка, 3 – вхідний клапан, 4 – вихідний клапан, 5- давач температури, 6 - нагрівник. МПС – мікропроцесорна система, СКН – система керування нагрівником, ДР – давач рівня.

Після початку процесу починається заповнення бачка розчином проявника (блок 1), що відображається на знакосинтезуючому індикаторі. Після завершення процесу заповнення вмикається нагрівання (блок 2). Поточна температура відображається на семисегментному динамічному індикаторі. Коли температура розчину досягла заданого рівня починається відлік часу проявки (блок 3), який відображається на статичному індикаторі в секундах. Після закінчення проявки розчин зливається і бачок наповнюється фіксажом (блок 4). Починається відлік часу фіксації(блок 5). Останнім етапом є промивка, яка являє собою процес наповнення і зливання розчину 2 рази(блок 6).

Початок

Кінець

Заповнення бачка

Підігрів з індикатором

Проявка з таймером

Злив та наповнення бачка фіксажом

Фіксаж з таймером

Промивка з лічильником (злив/наповнення)

Рис.1.2. Блок-схема роботи фотобачка
