Векторная диаграмма

Сложение колебаний

Решение дифференциального уравнения

Дифференциальное уравнение колебательного движения

Для всех трех рассмотренных случаев имеем одно и то же дифференциальное уравнение колебательного движения

.

Решением дифференциального уравнения называется функция, обращающая это уравнение в тождество.

Нетрудно проверить прямой подстановкой, что в нашем случае решение имеет вид:

,

т.е. является гармонической функцией. Значит уравнение , это дифференциальное уравнение гармонических колебаний.

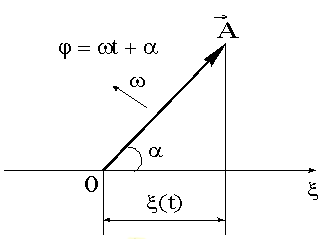

Векторная диаграмма - это способ графического задания колебательного движения в виде вектора.

Аналитическое задание колебательного движения		Графическое задание колебательного движения

Вдоль горизонтальной оси откладывается колеблющаяся величина ξ (любой физической природы). Вектор , отложенный из точки 0 равен по модулю амплитуде колебания A и направлен под углом α, равным начальной фазе колебания, к оси ξ. Если привести этот вектор во вращение с угловой скоростью ω, равной циклической частоте колебаний, то проекция этого вектора на ось ξ дает значение колеблющейся величины в произвольный момент времени.
