Диаграмма плавкости с образованием неустойчивого химического соединения

(Диаграмма плавкости с образованием вещества, плавящегося инконгруэнтно)

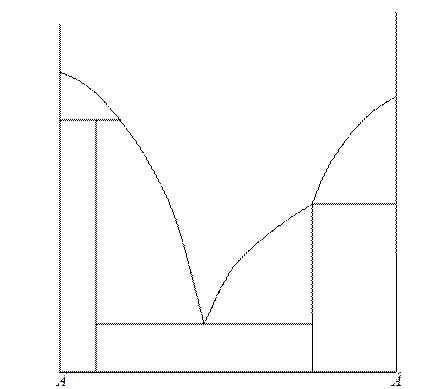

Данная диаграмма содержит две особых точки: точка Е – эвтектика и точка Р – перитектика. Данная точка (Р) показывают температуру, при которой происходит разложение неустойчивого химического соединения. Данная температура ниже той температуры, при которой образованное вещество могло бы плавиться. Эта гипотетическая температура (обозначена точкой М). Точка М определяет не только температуру плавления, но и состав неустойчивого химического соединения. Два компонента могут образовать несколько химических соединений, многие из которых могут быть неустойчивы. В этом случае диаграмма может иметь вид:

Для построения диаграмм плавкости с образованием неустойчивого химического соединения требуется минимум 9 кривых охлаждения.

6. Вначале охлаждается расплав двухкомпонентной, однофазной, дивариантной системы. При достижении определенной температуры из расплава начинают выпадать кристаллы компонента В. Система становится двухкомпонентной, двухфазной и моновариантной. На кривой охлаждения наблюдается излом, температура замедляет свое падение, так как теплота, выделяющаяся при перекристаллизации, частично компенсирует теплопотерю. При уменьшении температуры масса расплава уменьшается. При достижении перитектической температуры из расплава начинают выпадать кристаллы . Система становится двухкомпонентной, трехфазной, инвариантной. На кривой охлаждения наблюдается температурная остановка, которая продолжается до тех пор, пока из системы не исчезнут кристаллы вещества В. Система становится двухкомпонентной, двухфазной, моновариантной. Количество кристаллов увеличивается, а масса расплава уменьшается. При достижении эвтектической температуры из расплава выпадают кристаллы А и система становится вновь двухкомпонентная, трехфазная, инвариантная. На кривой охлаждения наблюдается вторая температурная остановка, которая продолжается до полного исчезновения третей фазы (расплав). Система становится двухкомпонентная, двухфазная и моновариантная. Температура начинает понижаться.

7. Вначале охлаждается расплав двухкомпонентной, однофазной, дивариантной системы. При достижении определенной температуры из расплава начинают выпадать кристаллы компонента В. Система становится двухкомпонентной, двухфазной и моновариантной. На кривой охлаждения наблюдается излом или температурный перегиб. Температура замедляет свое падение и её понижение вызывает увеличение количества кристаллов компонента В и уменьшение расплава. При достижении температуры перекристаллизации, из расплава начинают выпадать кристаллы . Система становится двухкомпонентной, трехфазной и инвариантной. На кривой охлаждения наблюдается температурная остановка. Во время этой остановки вначале исчезают кристаллы компонента В. После того, как исчезнет последний кристалл компонента В, система становится однокомпонентной, двухфазной и инвариантной. Температурная остановка продолжается. Температурная остановка заканчивается тогда, когда из системы исчезнет последняя капля расплава, и они превратится в кристаллы неустойчивого химического соединения. Система становится однокомпонентной, однофазной и моновариантной. Затем, температура вновь начнет плавно понижаться.

8. Вначале охлаждается расплав двухкомпонентной, однофазной, дивариантной системы. При достижении определенной температуры из расплава начинают выпадать кристаллы компонента В. Система становится двухкомпонентной, двухфазной и моновариантной. На кривой охлаждения наблюдается температурный излом. Понижение температуры вызывает увеличение количества кристаллов компонента В и уменьшение количества расплава. При достижении температуры перекристаллизации, из расплава начинают выпадать кристаллы . Система становится двухкомпонентной, трехфазной и инвариантной. На кривой охлаждения наблюдается температурная остановка, которая продолжается до тех пор, рока не исчезнет третья фаза (расплав). Система становится двухкомпонентной, двухфазной и моновариантной. Температура начинает снижаться.

При построении диаграмм состояния следует учитывать, что твердые вещества могут образовывать различные соединения, а так же твердые растворы. Кроме того, химические соединения, образованные компонентами, могут подчиняться законам стехиометрии и называться дальтонидами, а также не подчиняться стехиометрическим законам и называться бертоллидами.

Дата добавления: 2013-12-12
