Маркіровка компонентів автотранспортних засобів

Окремі компоненти транспортних засобів проходять процедуру офіційного затвердження типу компоненту. В деяких випадках тип компоненту затверджується у складі транспортного засобу, в деяких випадках тип компоненту може бути затверджений самостійно, окремо від транспортного засобу. Наприклад, гальмівні системи затверджуються у складі транспортного засобу, а такі компоненти, як зчіпні пристрої, безпечні стекла, стрічки ременів безпеки і тому подібне можуть затверджуватися окремо.

Якщо зразок типу компоненту автомобіля (у загальному випадку слід говорити дорожнього транспортного засобу, але для простоти викладу ми будемо тут і далі вживати слово «автомобіля»; слід розуміти, що під цим маються на увазі також причепи, напівпричепи і все різноманіття мототехніки) задовольняє вимогам відповідного нормативного документа, то його тип вважається офіційно затвердженим і цей компонент підлягає маркіровці знаком офіційного твердження. Як правило, компоненти автомобілів затверджуються на відповідність Правилам ЕЕК ООН або директивам ЄС (Європейського союзу).

Кожному офіційно затвердженому типу компоненту привласнюється номер офіційного твердження. При твердженні на відповідність Правилам ЕЕК ООН перші дві цифри номера офіційного твердження позначають серію поправок, включених в правила до моменту надання офіційного твердження. Правила ЕЕК ООН постійно переглядаються і їх вимоги посилюються. Зазвичай, чим серія поправок вища, тим більше жорстким вимогам задовольняє затверджений компонент. У одній і тій же країні не може бути привласнено одного номера офіційного твердження двом різним типам компонентів.

Країни, що застосовують Правила ЕЕК ООН, повідомляються про офіційне твердження, розповсюдження офіційного твердження, відмову в офіційному твердженні, відміні офіційного твердження або про остаточне припинення виробництва офіційно затвердженого типу автомобільного компоненту (або автомобіля в цілому) за допомогою напряму спеціальної картки-повідомлення.

На компонентах автомобіля, що представляються на офіційне твердження, повинна проставлятися фабрична або торгова марка заводу-виготівника, постачальника або подавця заявки. Якщо існують які-небудь обмеження на використання компоненту, то на даний пристрій або його елемент повинна бути нанесена відмітка про таке обмеження. Будь-яка маркіровка, нанесена на компоненти автомобіля, повинна бути невитирною і розбірливою. Технологію нанесення маркіровки нормативні документи, що діють, не регламентують.

Рис. 11.2. Приклад знаку офіційного твердження на відповідність правилам ЕЕК ООН і основні вимоги до його розмірів

У разі затвердження типу компоненту автомобіля по Правилах ЕЕК ООН, знак офіційного твердження повинен бути міжнародним знаком, що складається з круга, в якому проставлена буква «Е», за якою слідує відмітний номер країни, що видала офіційне твердження, номери правив ЕЕК ООН, по яких затверджений даний компонент, за яким може бути нанесена латинська буква «R» і номери офіційного твердження, що починається з номера серії поправок. Приклад знаку офіційного твердження і основні вимоги до його розмірів приведені на рис. 11.2

Як відмітний номер країни, що видала офіційне твердження на відповідність правилам ЕЕК ООН, нанесеного в крузі за буквою «E», використовують наступні цифри:

1 - Німеччина 2 - Франція З - Італія 4 - Нідерланди 5 - Швеція 6 - Бельгія 7 - Угорщина тощо

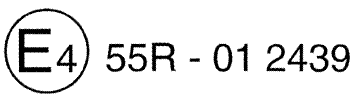

Приклад знаку офіційного твердження на відповідність вимогам правив ЕЕК ООН, приведений на рис. 11.3. розшифровується таким чином. Тип компоненту автомобіля, на якому нанесена приведена маркіровка, офіційно затверджений в Нідерландах (Е4). Цей компонент відповідає Правилам ЕЕК ООН №55 «Одноманітні розпорядження, що стосуються офіційного затвердження механічних зчіпних пристроїв складів транспортних засобів». Відповідно, затверджений компонент — зчіпний пристрій. Зчіпний пристрій відповідає Правилам ЕЕК ООН №55, з поправками серії 01 (дата набуття чинності 16 вересня 2001 року). Номер офіційного затвердження типу зчіпного пристрою — 2439.

Номер офіційного твердження і додаткові умовні позначення повинні поміщатися поблизу круга і розташовуватися над, або під буквою «E», або зліва або праворуч від неї. Цифри номера офіційного твердження повинні бути розташовані з одного і того ж боку по відношенню до букви «E» і повинні бути направлені в одну і ту ж сторону. Використання римських цифр як номери офіційного твердження слід уникати з тим, щоб виключити будь-яку можливість плутанини з іншими умовними позначеннями.

Рис 11.3 Приклад варіанту нанесення знаку офіційного твердження на відповідність правилам ЕЕК ООН

Маркіровка автокомпонентів, тип яких затверджений на відповідність директивам ЄС, виконується аналогічним чином. При цьому в крузі наноситься не заголовна буква «E», а мала буква «e», за якою слідує код країни, що видала офіційне твердження. Замість номера правил ЕЕК ООН зазвичай указується номер директиви ЄС, на відповідність якої затверджений тип компоненту. Наприклад, позначення е11*92/22*5114*02 указує, що даний компонент затверджений в Сполученому Королівстві (e11) на відповідність директиві №92/22 (безпечні стекла). Номер офіційного твердження 05412. Дане офіційне твердження має розширення серії 02.
