Двухконтактные приборы активного контроля

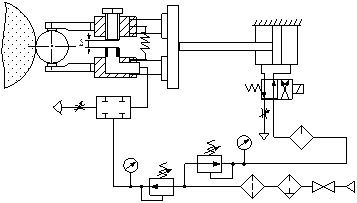

Основные достоинства их по сравнению с одноконтактными - более высокая точность измерения, так как в измерительную цепь не входят элементы станка и других устройств и замыкание размерной цепи идет через корпус прибора, а также возможность механизации подвода и отвода ПАК от обрабатываемой детали. Схема двухконтактного прибора активного контроля с одним подвижным измерительным контактом показана на рис. 5.7. Наконечник 2 опирается на обрабатываемую деталь под действием веса корпуса 1. Нижний измерительный наконечник закрепляется на рычаге 3, который установлен на шарнире 4 в корпусе 1. Изменение диаметра d в процессе шлифования воспринимается с помощью датчика 5 и преобразуется в управляющий сигнал. Настройка на заданный размер осуществляется перемещением наконечника 2 относительно корпуса 1 и перемещением корпуса 1 относительно вертикальной планки 6. Схема прибора активного контроля с двумя подвижными измерительными наконечниками представлена на рис. 5.8.
Два измерительных наконечника подвешены к корпусу прибора на упругих пружинных подвесках. Грубая настройка - смещение подвижных контактов относительно блоков; точная - микровинтом. Измерительное усилие создается дополнительной пружиной. Рассматриваемая схема в отличие от двухконтактной схемы с одним подвижным контактом имеет преимущество в том, что масса корпуса прибора не воздействует ни на один из измерительных наконечников, так как системы независимы и связаны с корпусом упругой связью. Схема двухконтактного прибора активного контроля с механическим суммированием перемещения измерительных наконечников представлена на рис. 5.9.
Устройство имеет два измерительных рычага 1 и 2 с наконечниками А и В, которые поворачиваются вокруг осей С и D. В точке F монтируется ось суммирующего рычага 3. Угловые рычаги и суммирующий имеют следующее соотношение плеч: Передаточное отношение от наконечника А к точке G будет (при неподвижном наконечнике В): Передаточное отношение от наконечника В к точке G (при неподвижном наконечнике A). При смещении точек А и В в одном направлении на одинаковую величину результирующее движение будет равно нулю. Таким образом, радиальное биение детали не сказывается на показаниях прибора. Погрешность прибора, основанного на этом принципе, не превышает ±3 мкм.
