Живильник лляний ПЛ-1

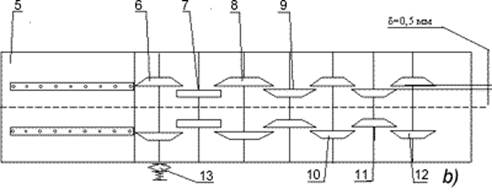

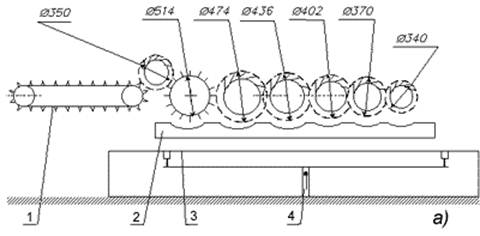

Рис. 4. Технологічна схема машини ПЛ-1, (а) вигляд збоку, (б) вигляд зверху:

1 - кілковий транспортер; 2 - полози; 3 - стіл; 4 - механізм підняття/опускання столу (див. рис. 3.5); 5 - лист столу; 6 - дозатор дискового типу; 7 - пара приймальних дисків; 8-12 - пари потоншувальних дисків (відстань між осями пар 150 мм); 13 - муфта граничного моменту.

Рис. 5. Механізм регулювання густини шару.

В даній машині використовується механізм регулювання густини дискового типу.

Дозуючі диски 1 обертаються з більшою швидкістю, між ними і приймальними дисками 2 створюється зона підвищеної густини шару. При цьому дозуючі диски приводяться в рух через фрикційну передачу 3, що дозволяє мати в цій зоні постійну густину.

Шаростоншувальний механізм. В машині застосовується шаростоншувальний механізм з верхнім розташуванням дисків (тобто над столом). На одному валу знаходяться по два потоншувальні диски. Всього потоншувальних дисків 5 пар (8,9,10,11,12), також є пари приймальних дисків (7) (див. рис. 3.4.). Механізм має п'ять зон стоншування.

Технічні характеристики машини ПЛ-1:

Загальний ступінь стоншення -11,6;

Кількість зубців потоншувальних дисків - 20;24;30;36;40;

Кут нахилу зубів дисків дозатора, º - 30;

Кути нахилу зубців потоншувальних дисків, º - 22`3;24;23; 21; 24.

Особливості машини ПЛ-1: відсутність комлепідбивача і перекошуючого механізму; на вали надіті труби для захисту від намотування; компактний привід, розташований з одного боку; наявність ексцентрикового механізму регулювання опускання столу.
