Продольно-строгальные станки

Продольно-строгальные станки предназначены для обработки плоских поверхностей различных деталей. На них можно произ­водить черновое, чистовое, а также отделочное строгание. Приме­няются эти станки в основном на заводах среднего и тяжелого машиностроения в условиях индивидуального и мелкосерийного производства, а также в ремонтных цехах.

Установленной на столе детали при обработке сообщается пря­молинейное возвратно-поступательное движение. При рабочем ходе происходит процесс резания, при обратном резец (или резцы) несколько приподнимается, чтобы задняя поверхность его не каса­лась детали. Подача резца происходит на каждый ход обычно во время реверсирования стола с обратного хода на рабочий, т. е. перед началом рабочего хода стола.

У продольно-строгальных станков привод стола осуществляется от электродвигателя постоянного тока, который наряду с бессту­пенчатым регулированием скорости движения обеспечивает плав­ное врезание резца в деталь и замедленный выход его из детали в конце рабочего хода. Скорость обратного хода стола регулируется независимо от скорости рабочего хода. Механизм установки длины хода стола обеспечивает минимальную величину перебега стола на всем диапазоне скоростей движения стола.

Основными размерами продольно-строгальных станков явля­ются наибольшая длина и наибольшая ширина строгания, а также наибольшая высота подъема поперечины (траверсы) с суппортами.

В зависимости от устройства поперечин различают двустоечные станки, у которых поперечина поддерживается двумя стойками, и одностоечные.

Продольно-строгальный двустоечный станок 7212 (рис. 192) имеет следующую характеристику. Наибольшие размеры обраба­тываемой детали: ширина 1250 мм, высота 1120 мм, размер рабочей поверхности стола: длина 1120 мм, ширина 400 мм; скорость хода стола: рабочего 4—80 м/мин; обратного 12—80 м/мин; подача вертикальных суппортов на двойной ход: гори­зонтальная 0,5—25 мм, вертикальная 0,25—12,5 мм; мощность электродвигателя привода стола 55 квт.

Движения в станке. Главное движение — прямолинейное воз­вратно-поступательное движение стола совместно с обрабатываемой деталью. Движения подач — прерывистые поступательные переме­щения вертикальных суппортов в поперечном, вертикальном и на­клонном направлениях и бокового суппорта в вертикальном и гори­зонтальном направлениях. Вспомогательные движения — меха­низированные быстрые и ручные перемещения суппортов в указан­ных направлениях, подъем и опускание траверсы и т. п.

Стол станка получает движение от электродвигателя постоян­ного тока через механическую коробку скоростей. Автоматический цикл движения стола состоит из медленного врезания резца в обра­батываемую заготовку, разгона стола до установленной скорости резания, рабочего хода с этой скоростью; уменьшения скорости стола перед выходом резца из металла; быстрого возврата стола _с установленной скоростью, обратного хода.

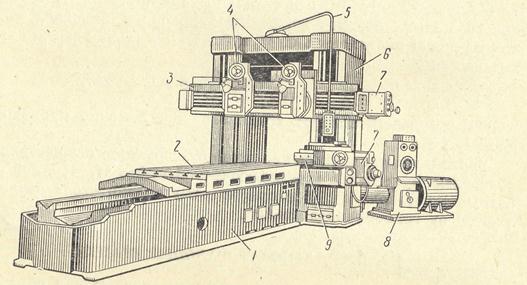

Рис. 192. Продольно-строгальный станок 7212: 1 — станина; 2 — стол; з — траверса (поперечина); 4 — вертикальные суппорты; б — подвеска пульта управления; в — портал; 7 — короб­ка подач вертикальных и боковых суппортов; 8 — привод стола; 9 — боковой суппорт

Станок имеет один боковой суппорт и два вертикальных, распо­ложенных на траверсе. Вертикальные суппорты приводятся в дви­жение электродвигателем, помещенным на траверсе. Суппорты могут получать установочное перемещение или рабочую периоди­ческую подачу в горизонтальном или вертикальном направлениях. Вертикальные суппорты можно перемещать и вручную посредст­вом съемной рукоятки с лимбом (для отсчета перемещений суппор­тов).

Ползуны вертикальных суппортов могут быть повернуты на угол ± 60° для обработки плоскостей под углом. Боковой суп­порт станка может перемещаться вертикально по направляющим стойки, а его салазки — горизонтально. Боковой суппорт приво­дится в движение также от отдельного электродвигателя через свою коробку подач.
