Устройство и принцип работы дифференциала

Дифференциал на станке модели 532 (рис.60) служит для алгебраического сложения двух движений и представляет собой механизм, состоящий из четырех конических зубчатых колес с числом зубьев: Z ₁ = Z ₂ = Z ₃ = Z ₄ = 35 и червячной пары 2 – 30.

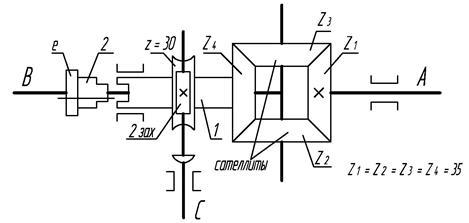

Рис.60. Схема дифференциала:

1 – втулка; 2 – кулачковая муфта

Правое коническое зубчатое колесо Z ₁ закреплено на валу. В зацеплении с ним находятся два конических колеса Z ₂ и Z ₃ (сателлиты), сидящие свободно на Т-образном валу.

Левое колесо Z₄ представляет одно целое с втулкой 1, свободно сидящей на горизонтальной части Т -образного вала. На втулке 1 закреплено червячное колесо Z = 30. На левом конце втулки имеются кулачки, с которыми может соединяться подвижная кулачковая муфта 2 колеса е, сидящая на Т -образном валу на скользящей шпонке.

Дифференциал считается выключенным, когда двухзаходный червяк выведен из зацепления с червячным колесом Z = 30 и включена кулачковая муфта 2. При этом Т-образный вал жестко связан с втулкой и сателлиты Z ₂ и Z ₃ не имеют возможности обкатываться вокруг колеса Z ₄, а будут вращаться вместе с ним. В этом случае передаточное отношение от колеса Z ₁ к Т-образному валу равно единице.

Дифференциал считается включенным, когда двухзаходный червяк введен в зацепление с червячным колесом Z = 30 и выключена кулачковая муфта 2. При этом передаточное отношение от колеса Z ₁ к Т-образному валу (если Z ₄ неподвижно) равно 1/2.

Рассуждая аналогично предыдущему, убеждаемся в том, передаточное отношение от колеса Z ₄ к Т-образному валу при условии, что Z ₁ неподвижно, также будет равно 1/2. Если же одновременно передавать вращение от вала А, имеющего n _A оборотов, и вала С (рис. 20), имеющего n _C оборотов, то вал В получит:

Включение и выключение червяка дифференциала осуществляется специальной рукояткой, расположенной на эксцентричной втулке, внутри которой проходит вал червяка.
