Пример выполнения расчетно-графической работы №1

Пример выполнения расчетно-графической работы №1

Задача С – 3. Определить минимальное значение силы Р и реакции опорной системы, находящейся в равновесии. Трением в опорных устройствах пренебречь. Силы тяжести стержней, колодок и нитей не учитывать.

Дано:

G =1,7 кН; Q =12 кН; fтр =0,15; α =25^о; a =0,15 м; в =0,1 м; с =0,03 м; (cosα =0,906; sinα =0,423).

Решение:

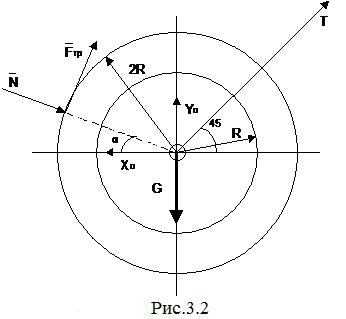

Освободим шкив от связей и заменим действие отброшенных тел реакциями (рис.3.2). Составим уравнения равновесия: 1) ; , но Для предельного равновесия выполняется условие:

2) ;

3);

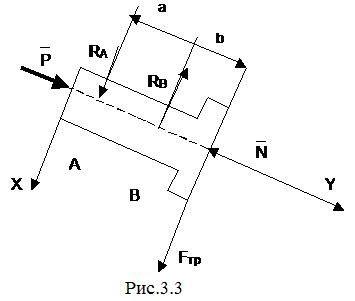

Освободим тормозную колодку от связей, заменяя действие отброшенных опор реакциями и составим уравнение равновесия. 1)∑ MA (FA)=0; 2); 3);.

Задача С – 4

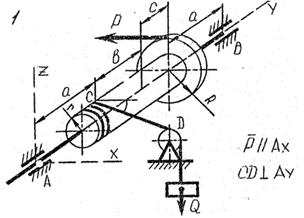

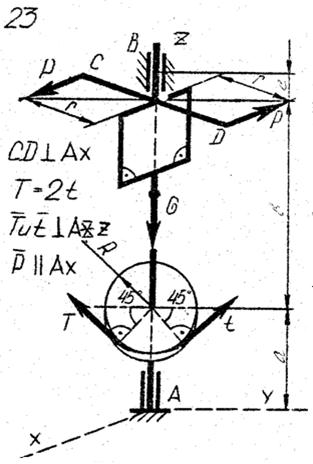

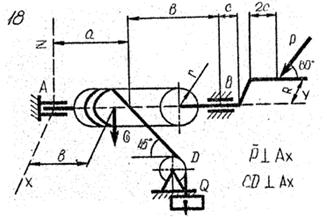

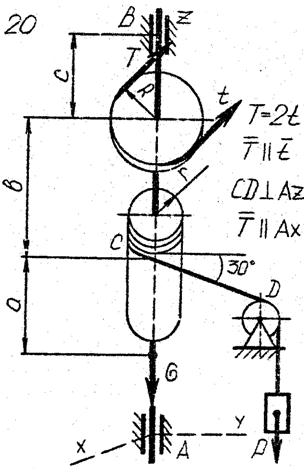

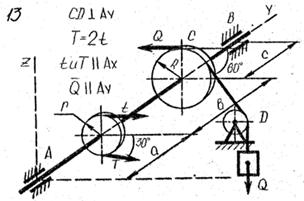

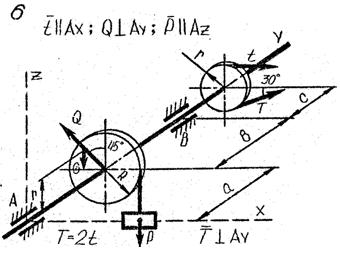

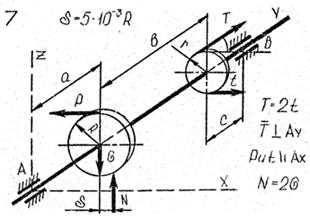

Определить реакции опор. Силы тяжести конструкций не учитывать.

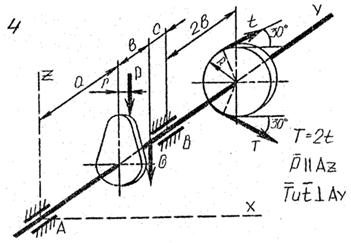

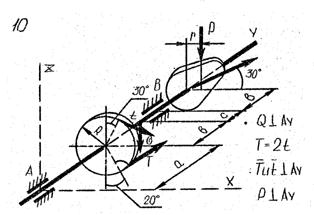

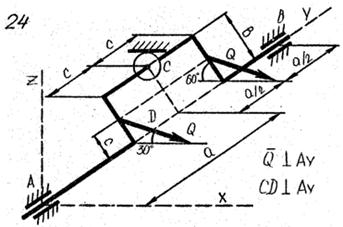

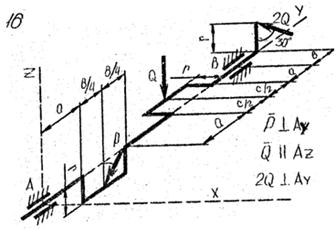

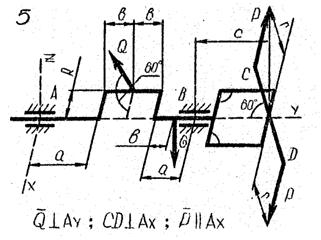

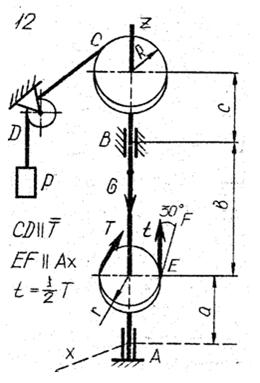

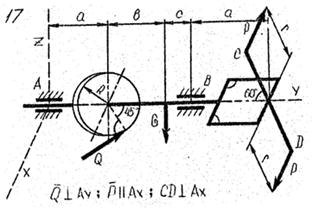

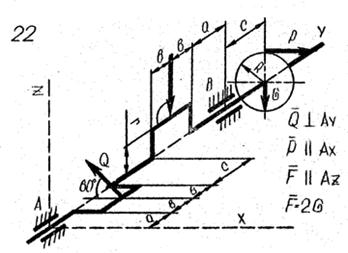

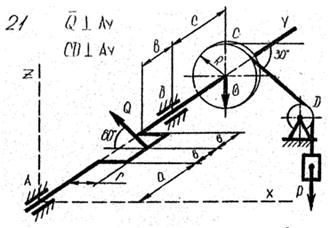

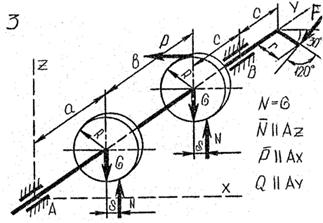

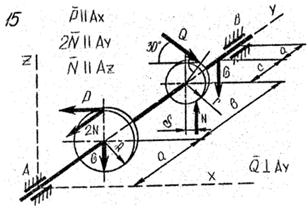

IV. Данные к задаче С – 4

1-я цифра шифра	Q, кН	T, кН	G, кН	2-я цифра шифра	а, м	b, м	с, м	R, м	r, м
					0,3	0,2	0,4	0,2	0,1
					0,4	0,2	0,3	0,25	0,05
					0,6	0,5	0,2	0,25	0,1
					0,3	0,2	0,5	0,35	0,2
					0,5	0,3	0,4	0.4	0,3
					0,4	0,2	0,6	0,5	0,4
					0,6	0,4	0,5	0,25	0,1
					0,7	0,6	0,4	0,5	0,2
					0,6	0,5	0,6	0,3	0,1
					0,5	0,4	0,3	0,35	0,25

Задача С – 4. Определить реакции опор. Силы тяжести элементов конструкции не учитывать.

Дано:

Q =9 кН; T =5 кН; G =11 кН; a =0,4 м; b =0,2 м; c =0,3 м; R =0,2 м; r =0,05 м.

Решение:

Определим заранее:

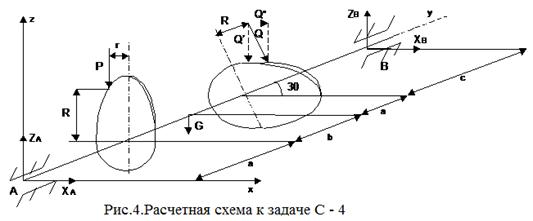

Освободим тело от связей и составим уравнения равновесия:

1) ,

2) ,

3) ,

4) ,

5) ,

Задача С – 5

Определить положение центра тяжести плоского сечения.

V. Данные к задаче С – 5

1-я цифра шифра	а, мм	2-я цифра шифра	b, мм
